eUROMOLD

电缆连接器,接头和端子

耐克森Euromold188bet金宝搏亚洲体真人产品包括MV-HV连接器,接头和端子,用于连接,剪切,修复和维护中/高压电缆和配电系统-通常称为电缆插头,三通或弯头,欧模连接器系列适合所有欧洲DIN EN 50180和美国(ANSI)规范套管。

可分离连接器(螺栓型)将聚合物绝缘电缆连接到MV-HV变压器、开关设备、环形主机组、电机或电容器,形成与典型电压等级为11kV的气体绝缘电气设备兼容的屏蔽、防触摸电缆终端,33千伏而且66千伏

索恩德里克可以支持正确的连接器的规格和供应-热收缩,金博宝官网也可提供推接接头和端子,如有任何要求或技术疑问,请与我们联系。

Euromold连接器适用于开关设备电缆连接器和衬套-中高电压衬套接口A到F.联系我们,从训练有素的技术销售工程师获得最具竞争力的价格,库存和客户服务。

Euromold

索恩和德里克认可分销商和库存商Nexans Euromold连接器-全屏蔽紧凑可分离电缆连接器,将中高压电缆端接到电机,变压器或开关设备套管上,为聚合物电缆(XLPE EPR)提供“触摸安全”电缆端接,具有断开选项。

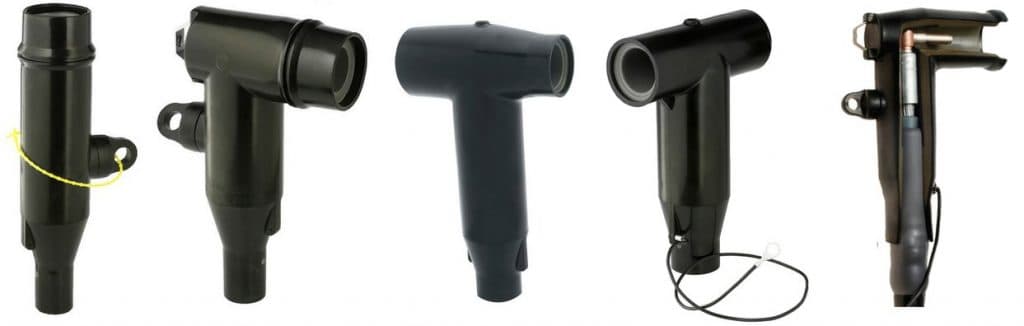

Euromold连接器

Euromold连接器是预成型的EPDM电缆附件,用于中高压电缆安装。符合国际标准,确保陆上和海上电力供应的安全分配接口C紧凑屏蔽可分离连接器适用于电缆连接器的有限空间工作的应用,如33kV风力发电机开关柜终端,需要紧凑的连接器设计。

以下接口C三通连接器,紧凑版本,展示了Euromold连接器设计的共同特征-截屏设计连接器使电缆外护套测试无需从开关设备,变压器或电气设备上拆卸连接器。

所有Euromold连接器都是deadbreak连接器-在连接器可以从接口套管断开之前,必须关闭MV高压电源。

Loadbreak连接器可以在电缆仍处于负载或通电状态时,用绝缘棒从中压高压电气设备中拔出,无需隔离电源线和系统。

Euromold连接器在开关设备或变压器的接口套管和电缆入口处都是水密介质/高压电气连接。铜线屏蔽电缆安装时,在电缆护套外护套上附加水密封胶泥。按照制造商的说明,在安装完成后立即为连接器通电。

EPDM橡胶连接器,“安全触摸”

三元乙丙橡胶是一种乙丙二烯单体橡胶——连接器的外护套和插入件都是半导电的,而这两层连接器之间的材料是绝缘三元乙丙橡胶。可分离连接器由三元乙丙橡胶制成,具有较高的机械强度,可以很容易地从MV高压套管连接和断开以进行维护-硅胶电缆连接器有附着和“粘”在套管上的倾向,并且在不损坏实际连接器的情况下不能轻易拆卸。

Euromold连接器由于连接到地面的3mm厚的半导电层,对于意外接触是安全的。


屏蔽可分离连接器

可分离连接器类型 中压高压衬套类型 最大电压 截面面积 额定电流
Euromold 158LR弯头连接器 接口A 11 kv 24 kv 16 - 95 sqmm 250安培
欧模400LR弯头连接器 接口B衬套 33千伏/ 36伏特 50 - 185 sqmm 400安培
欧模400TB螺栓三通连接器 接口C衬套-对称 24kV 33/36kV 42kV 35 - 300 sqmm 630安培
欧模430TB螺栓三通连接器 接口C衬套-紧凑 24kV 33/36kV 42kV 35 - 300 sqmm 630安培
欧模440TB螺栓三通连接器 接口C衬套-对称 24kV 33/36kV 42kV 50 - 630 sqmm 630Amps | 1250Amps
欧模480TB螺栓三通连接器 接口C衬套-紧凑 24kV 33/36kV 42kV 35 - 300 sqmm 630Amps | 1250Amps
Euromold 484TB螺栓三通连接器 接口C衬套-紧凑 24kV 33/36kV 42kV 35 - 630 sqmm 1250安培
Euromold 676LRA螺栓三通连接器 接口D衬套 11 kv 24 kv 50 - 630 sqmm 1250安培
欧模787TB螺栓三通连接器 接口E衬套 24kV 33/36kV 42kV 35 - 630 sqmm 800Amps | 1250Amps

电容测试点

Nexans Euromold连接器包括用于检查MV HV电路条件的电容测试点-测试点的帽是安全的,可以在没有保护的情况下拆卸和意外接触。总可用能量是在一个最小的水平,因此任何潜在的将立即消失时,操作人员接触。该vd点具有高阻抗,电流传输是一个微型ampère的分数,人的触摸难以察觉。在电缆连接器的计划维护工作中,应进行预期的操作绝缘棒绝缘钳子或其他适当的电气安全设备

Euromold电缆适配器由具有高介电常数因子的化合物制成,可在电缆的半导体截止点提供电气应力缓解。由于电缆适配器不导电,它们在MV HV电缆和可分离连接器外壳之间提供了有效的屏蔽,允许在不断开连接器与设备的情况下测试电缆屏蔽。

Euromold连接器的入口保护

Euromold连接器的IP (Ingress Protection)等级为IP67 -电缆连接器完全防尘,适合浸入深度<1m的水中。


电缆终端电缆终端33kV

Thorne & Derrick分销Nexans Euromold系列电缆端子,适用于必须在中高压电压等级6.6kV, 11kV, 24kV和33kV的室内或室外连接或终止的单芯或三芯聚合物或纸质绝缘电缆-端子有一系列材料和技术,包括冷缩,热缩和套接套件。

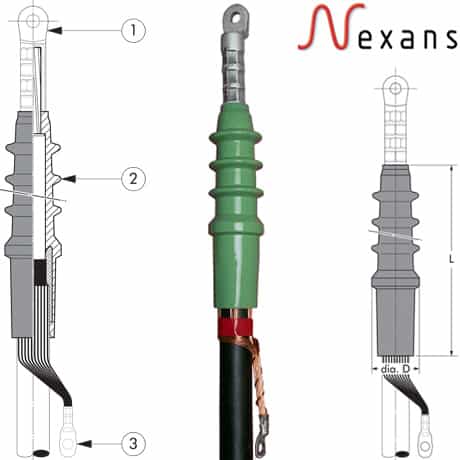

图为耐克森AIN对面套入式电缆终端由硅橡胶制成,具有整体应力缓解的冷应用,用于末端有XLPE或EPR绝缘的屏蔽聚合电缆,最高可达33kV/42kV。

  1. 电缆接线片-不包括在内,取决于电压MV-HV压接耳也可采用剪切螺栓电缆耳
  2. 冷应用终止-安装在需要热源或热缩的MV-HV电缆上的终端
  3. 接地凸耳-可选额外接地或终止捆绑铜线屏

Nexans电缆终端用于中/高压电力电缆,一般用于将11kV/33kV电缆连接到架空线路的电缆箱、开关柜、变压器、变电站母线。

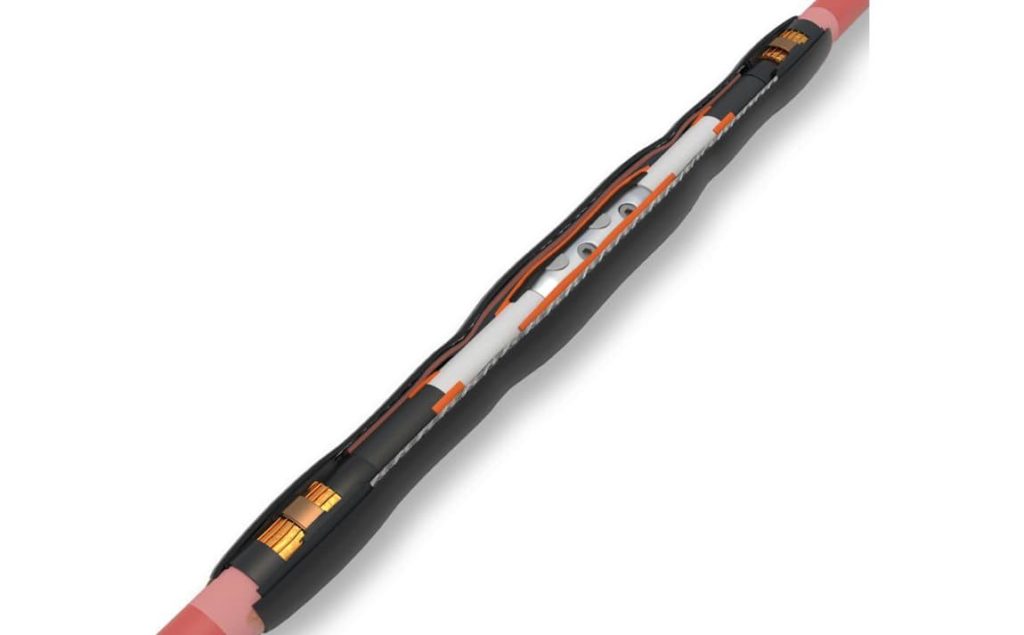

热收缩接头和终端

耐克森JTS电缆接头系统现在提供最具成本竞争力的选择电力承包商:生产的中高电压电缆接头耐克森的“全球电缆及电缆系统专家”根据CENELEC HD629.1进行测试。国际公认的质量标准,确保电力系统的可靠性和停电减少时,按照制造商的指示由主管电缆接头安装。

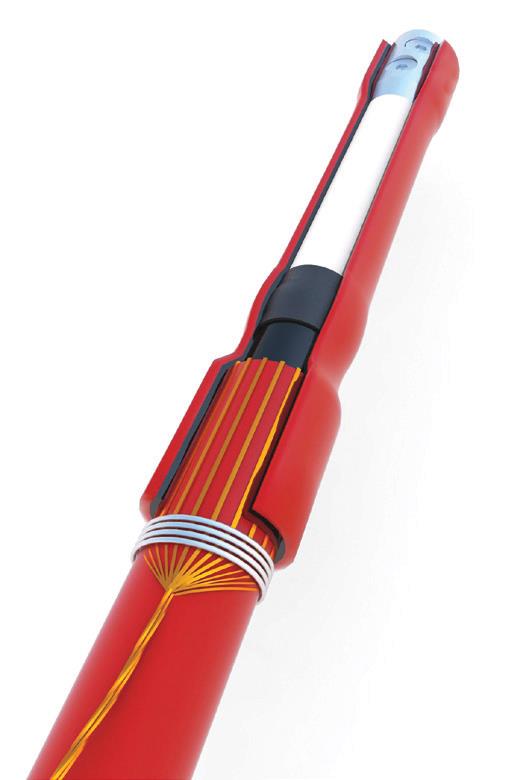

Nexans MONO是一系列高压端子,具有集成热收缩应力控制场和防跟踪绝缘管,可以承受湿度、极端温度、紫外线辐射和严重污染的环境。

耐克森莫诺是一系列高压端子,具有集成热收缩应力控制场和防跟踪绝缘管,可承受湿度,极端温度,紫外线辐射和重污染环境。

Nexans JTS |高压接头| 11kV 33kV |热缩电缆接头用于高压电力电缆-单片电缆接头具有三层管(应力控制|绝缘|导电)

耐克森JTS|高压接头| 11kV 33kV |用于高压电力电缆的热缩电缆接头-单片电缆接头具有三层管(应力控制|绝缘|导电)


耐克森欧洲模具-经销商,库存商和供应商

索恩和德里克提供有竞争力的价格和快速交货的全系列Euromold连接器,用于将电缆终端到MV-HV气体绝缘电气设备。

由EPDM橡胶和环氧套管预成型的中压可分离连接器符合国际标准,包括CENELEC HD629:1, CENELEC EN 50180, IEC 60137和IEC 60502-4。

热缩电缆端子适用于11kV-33kV电缆的中/高压室内终端进入空气绝缘电缆盒或室外极装类型。
