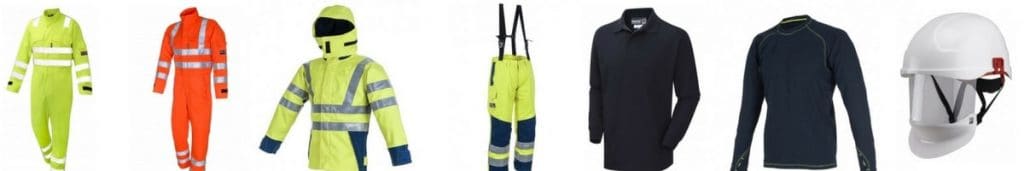

电弧闪光服装保护PPE

弧形闪光保护服装和服装|大股票|有竞争力的价格|英国和出口销售

弧闪衣和电气PPE

弧闪式服装和保护设备,包括套件,手套头盔面罩和一般的头到脚趾ppe(弧形闪光套装)用于防止闪络,但不会阻止电弧闪光危险。

因此,应使用电弧闪光和电PPE为最后的防守实施文档时电气安全涉及通电LV,MV或HV电气设备的维护,维修和诊断程序计划。

公司应该首先尽量减少风险。一旦完成,操作员应了解公司的安全操作程序,旨在进一步降低风险。PPE应在实施用于维护,修理和诊断程序的记录,修理和诊断程序时用作最后的防御线路,涉及通电LV,MV或HV电气设备。

弧形服装和ppe等弧形闪光套装应在通电导体,电缆或电路上佩戴。

由于中/高压电气系统的复杂性和临界性,可能无法关闭,安全隔离,工作死亡,并且从未在现场设备上工作。如果LV,MV或HV设备不能断电,因此实时工作是不可避免的,电气工人必须合格,培训和穿着适当的个人防护设备(PPE)。

根据英国HSE.(文档HSG85)在现场暴露导体上或附近工作很少被允许“CATU电气如果允许使用许可证3条件应满足:

  1. 电导体死亡是不合理的
  2. 在它的生活中,在那个电导体上或附近的人是合理的
  3. 已采取适当的预防措施(包括个人防护设备PPE)以防止受伤。

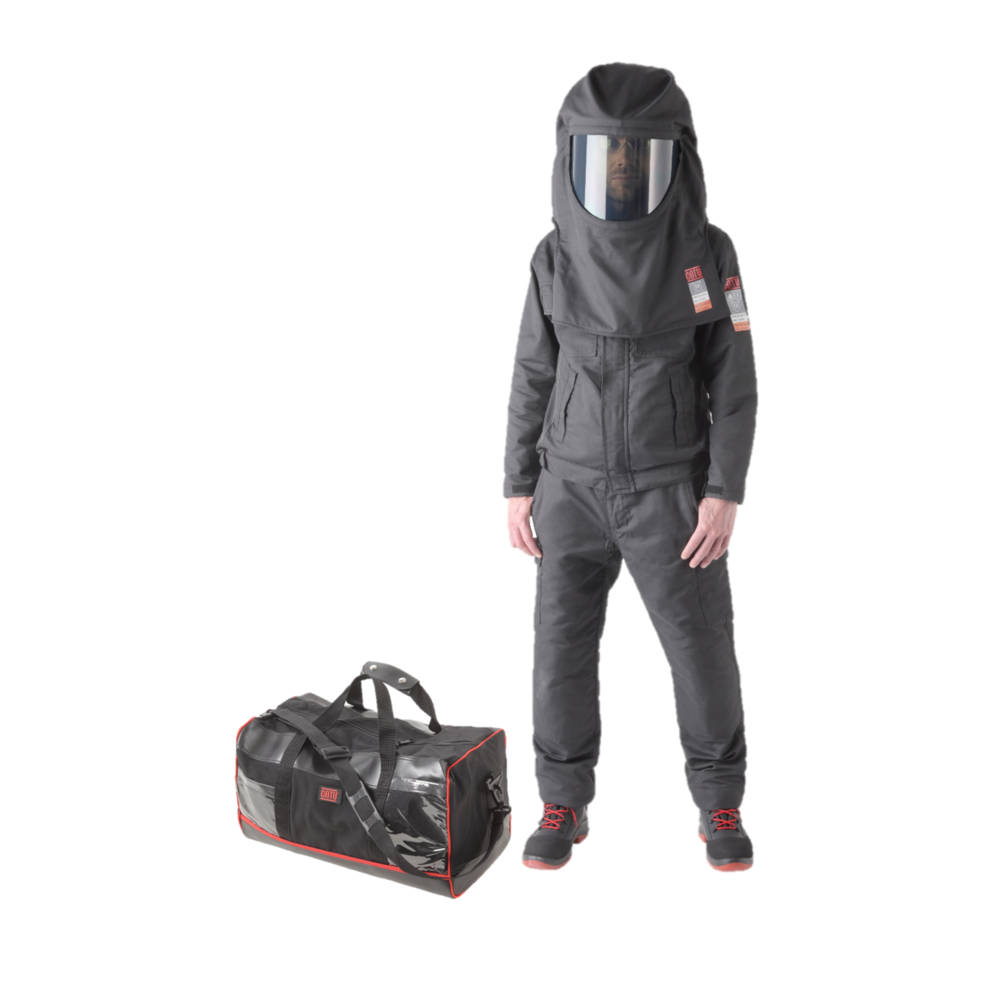

CATU电气弧形闪光衣服和开关西装的范围包括方便的套件形式PPE与面罩,头盔和遮挡器,以保护用于手持式和手套的外部工人,由变电站工程师,SAP,电缆接头和架空线路佩戴。

索恩&德里克还分发了progarm.范围弧闪衣服每天磨损和保护的阻燃保护服装 - 高度透气的衣服范围都是为了舒适和安全而设计,而不会损害穿着者的能力,安全,安全,不受繁琐的服装易于过热。

联系我们讨论如何使用正确的衣服和PPE最小化和减轻电弧闪存风险。


什么是弧形闪光灯?弧形闪光

电弧闪光是一个短路,电流跨越气隙。

闪络当电气放电穿过空气时发生并释放强烈爆炸的能量爆炸 - 闪光灯能够引起严重的伤害或致命伤害,因此在进行电气维护任务时必须佩戴适当的衣服和保护,这可能会释放电弧闪光灯。

在Laymans的条款中,发生弧形闪光
电流跳过空气间隙
导体,就像淡化跳到时一样
地球。

电流大的瞬时放电会导致爆炸

      • 在几秒钟内释放出极高的能量,热量和光线
      • 温度可达35,000ºF(19,000ºC),这是太阳表面温度的4倍!
      • 橱柜和机器可以瞬间变成熔融金属或弹片
      • 爆炸和压力波可以损坏耳膜甚至剥离衣服

来自低压开关设备的50%的工作场所事故来自电弧相关的故障 - 它们不会限制到中/高压配电网络,在甚至少量的剩余电压均可触发电弧闪光灯。

通常,在以下活动期间,电弧闪光从一个阶段到地面或相位故障的阶段:

  • 阶段操作- 特别是11kV,33kV,66kV,132kV +的MV-HV系统
  • 高阻抗断裂- 高Z开启,变电站和配电馈线
  • MV HV Switchgear.- 打开/关闭断路器和融合开关
  • 欺骗- 在LV分配,街道照明和服务馈线支柱上更换保险丝
  • 直流电池存储- 在维护期间打开门/盖系统
  • 断路器- 电源机架是HRC4任务,弧形额定服装额定电弧/厘米2
  • 现场电缆- 挖掘,故障发现,接合曝光LV和11kV-33kV导线附近
  • 连接电缆- 在沟槽,变电站和Link-Box上工作
  • 33kv变电站- 电缆终端,RMU,变压器的测试和调查
  • 高压闪光件- 打开高压开关设备,电缆盒,橱柜和面板,无需遵循正确的隔离程序或获得必要的授权许可

在低,中等或高电压下在配电盘,面板板,工业控制面板和电机控制中心工作时,通常使用弧形闪光衣服。


计算风险

弧形闪光灯计算器应用于分析现场特定的危险和结构一种电气安全程序,以减少电弧闪络的影响 - 适用于在包括LV,MV和HV的通电动力系统上工作的电气PPE和保护衣服,应实施以包括PPE适用于与实时电气设备直接接触以进行工作。

没有内部电弧分类和根据IEC 62271-200 / 201的电缆舱的中压开关设备可以在弧形闪光灯的情况下构成开关设备附近的身体损伤的潜在风险。

弧形闪光导致面部,手和身体的严重伤害 - 这里显示的是一个480V爆炸的超慢动作重建:

电弧闪光服装保护

Progarm服装 - 防止热量,火焰和弧


电弧闪存风险水平的说明 -弧闪衣服nfpa 70e.

国家消防协会(nfpa.)在美国介绍NFPA 70E“工作场所的电气安全标准”减少电弧闪存相关工作场所事故的数量。NFPA 70E提供关于个人防护设备(PPE)选择的明确指导,以减少和避免事件发生伤害。

NFPA 70E-2012,工作场所的电气安全标准,是美国的主要行业共识标准,解决Arc Flash Safety - NFPA 70E包含有关安全工作实践,分析程序,文档要求和PPE选择原则的广泛信息允许工人适当地保护免受弧形危害。

NFPA已经确定了4危险风险类别(HRC)水平用于选择保护衣物和PPE的正确弧度水平 - 根据HRC的严重程度危险是必须穿着的弧形闪光保护衣服的水平,以防止在卡路里/cm²中测量的最小入射能量。下表。

使用的PPE应匹配计算的风险水平,以确保适量的工人保护。

图为:CARU电气制造的ARC闪光衣物保护,为MV HV电气工程师提供电气安全和个人保护,用于在中/高压交换室设备的隔离,维护和恢复 - 弧形闪光灯防护服免受高压切换期间保护工人在陆上或海上变电站的操作。图片:NSP。

电弧闪光灯和电气PPE还可以在进行数据中心的低压开关设备,配电和控制设备的维护时保护工人反对电弧闪光灯。

事件能量水平
(Cal / cm
2的)
危险风险
类别(HRC)
PPE保护类型 电弧闪存PPE保护细节(基本例子)
0 - 1.2 0. 0. 1层未经处理的棉花(覆盖全身),聚碳酸酯安全眼镜,轻巧的棉手套
1.21 - 4. 1 1 棉质内衣,1层阻燃(FR)工作磨损,头盔,聚碳酸酯安全眼镜,轻巧的FR手套
4.1 - 8 2 2 如上所述,但具有2层FR外部工作磨损,具有腕部封闭,以及全面的聚碳酸酯面罩/遮阳板。AR FR单层巴拉卡拉瓦也可以佩戴以保护脸部
8.1 - 25. 3. 3. 3层FR外勤工作用棉花衣服和FR衬衫,一个充满面孔罩或带有安全眼镜的遮阳板,镀铬皮革手套
25.1 - 40 4. 4. 通常,4层FR外部工作磨损,FR和电绝缘鞋类和合适的FR材料垫关闭脚踝区域,FR手套或铬皮革护手,由缝合缝制聚碳酸酯面罩的三层构成的引擎盖。至少具有2个合适的厚度面板,涂有一个用于UV保护的金膜。

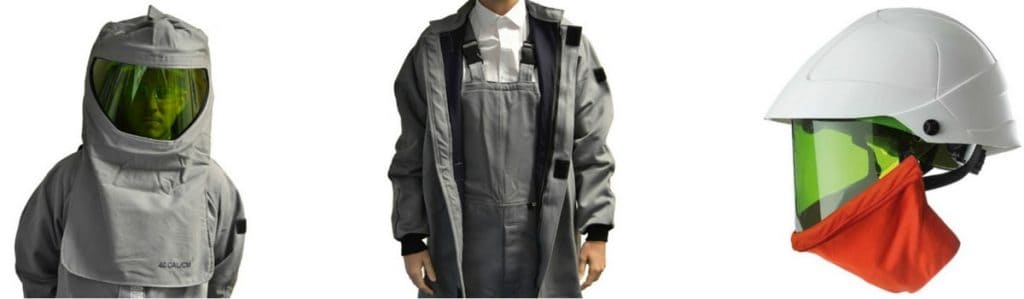

CATU ARC Flash Protection

CATU电气 - 12至100个CAL闪光保护套件,用于立即交货


3弧闪存的常见原因

      • 人为错误和粗心 -不安全,含糊不清的工作程序,维修错误,误操作导电工具,电缆和金属覆盖物;整体缺乏授权程序,在批判性高风险的电气设备上开展不熟悉的任务
      • 疏忽预防性维护 -没有检查松散的终端,允许导电烟灰,灰尘和碎片在中/高压网络中临时临界。高电阻接地故障而未测试储存能量(例如弹簧式压力开关)
      • 不正确的电气设备Sytems -不正确的修改或使用具有现代弧形闪光标准的遗产设备,例如开放式交换机和保护板
电弧闪光保护

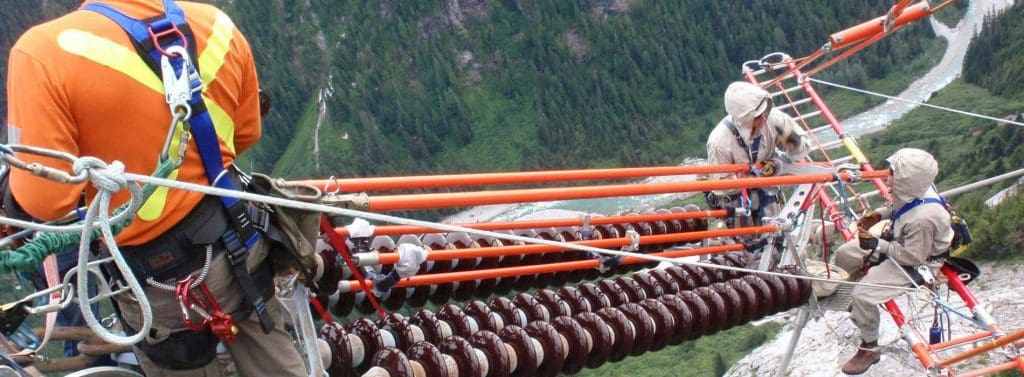

救护保护 - 无论是在地下变电站电缆或架空传输线上工作。图片:Allteck电源线


电弧闪光的影响

      1. 身体灼伤-来自单个弧形闪光的热能可以达到35,000°C,严重的热烧伤与皮肤和组织有破坏
      2. 爆炸伤-创造一个致命的爆炸性的能量和推进力,高达2000磅/平方英尺
      3. 肺部损坏-释放有毒气体并使受害者吸入熔融碎片和液滴
      4. 听力损失-弧爆导致极端的声级,导致潜在的听力损坏,耳朵鼓破裂
      5. 视力损坏-来自闪光的强烈光可能会导致临时或永久失明

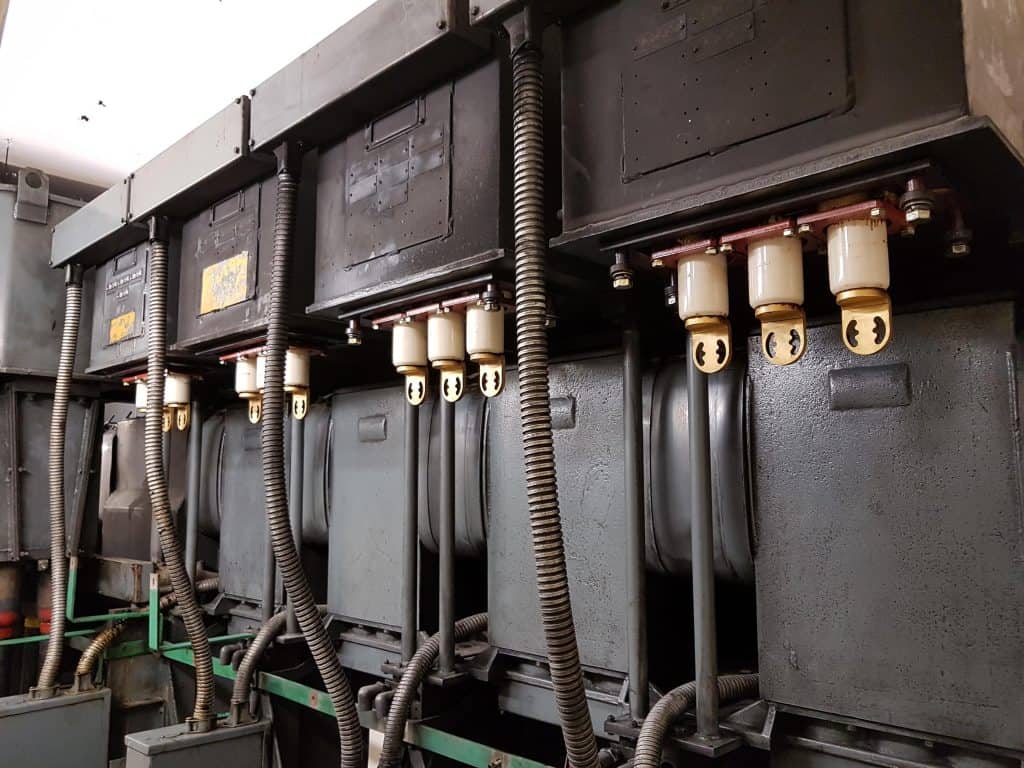

11kv 33kv闪频开关设备

弧形闪光灯11kv变电站爆炸 - 对中压电气设备,电缆和电路的破坏性效果

进一步阅读

➡查看完整的范围电弧闪光保护设备和服装。
