什么是电缆夹板?

电缆防滑钉用于固定,夹具和支撑电缆 - 夹板在安装时为LV,MV和HV电力电缆系统提供有效的短路保护,支持和保留,以便以电路为电路以固定电气装置。

电缆防滑钉提供限制并防止过度电缆运动从故障电流磁力产生 - 夹板必须适当地额定电缆尺寸(外径)和预期的故障电流(峰值故障级Ka)。

正确指定的电缆防滑钉将承受与峰值前瞻性短路电流的值对应的力。

电力电缆系统设计人员,工程师和说明书必须考虑正确的电缆固定或固定系统,以提供安全和充分的抑制和保护LV,MV或HV.电缆 - 电缆夹板在电气故障条件下限制电缆的移动。

有线夹板可适合所有环境条件(陆上和海上),工业应用和工作电压 - 专业电缆固定防火低烟零卤素(LSF LSOH)Quadrafoil(四边形)电缆设施。

“每个导体或电缆应具有足够的强度,并安装为承受可能由NAY电流引起的电磁阻,包括故障电流。”IET接线规则第17号BS7671:2008(2011)。


电缆夹板规格

有线夹板的选择应考虑几个关键因素:

  • 电缆直径- 选择LV-HV电缆的总体直径,确保选择正确的夹板尺寸。该尺寸,即电缆护套周围的外部电缆直径,也需要计算短路迫使夹板可能受到故障条件的影响。
  • 表现- 根据电缆安装应用,可能需要夹板的要求包括材料性能和规格特征,例如防火,LSF(低烟烟雾),LSOH LSZH(低烟零卤素)或耐腐蚀(不锈钢)
  • 电缆类型- 检查电缆电压和结构:LV低电压,MV中电压或HV高电压。
电缆夹板

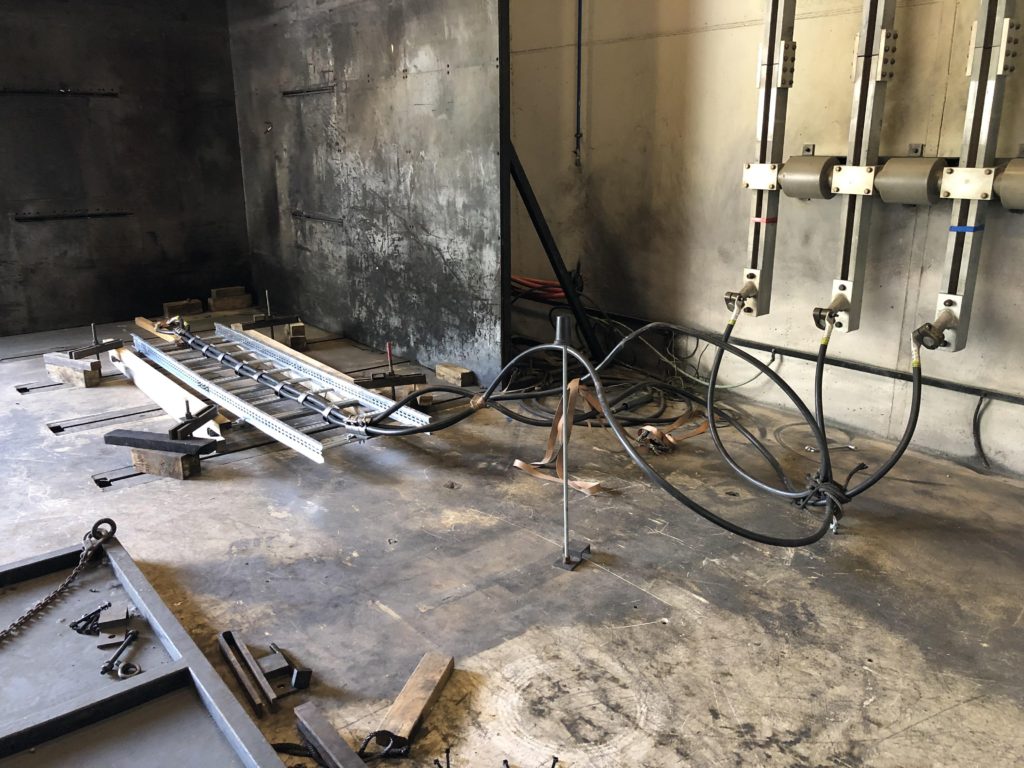

电缆夹板:此照片强调了在短路期间抑制电缆的电缆夹板的重要性。在测试期间,电缆的夹紧部分保持牢固地固定到容器中,而无限制的电缆部分剧烈地移动,潜在可能在该地区造成伤害人员。这种短路测试在受控条件下进行,故障水平为174kA,电缆夹板间距为300mm。Ellis Patents有线夹板与Vantrunk Speedway电缆梯夹具配合使用。

其他因素包括电缆类型,额定值,电源系统设计,电缆管理/遏制结构和安装环境 - 完整的范围单电缆夹板,三角形电缆夹板,四边形夹板或定制设计并旨在具体的应用要求。

使用电缆夹板的短路保护

以下视频清楚地表明了埃利斯皇帝电缆夹板在三轴布置中夹紧单芯电缆与118KA峰值进行短路故障条件 - 慢动作重放突出显示通过短路产生的极端物理力和强度,因为电缆夹板有效地将电力电缆抑制到容纳。

电缆夹板提供低,中和介质的有效电缆管理高压电源线需要短路保护。

Panduit Cable Cleat VS竞争对手电缆夹板

通过:Panduit。

➡查看下方我们的完整范围电缆夹板在短路的情况下夹紧和保持低,中型和高压电缆,包括11kV / 33kv MV-HV电源线 - 单,三叶草,可以使用四重组和多捆绑的电缆配置埃里斯专利Prysmian.在包括尼龙的材料中制造的电缆夹板,不锈钢和铝。

电缆夹

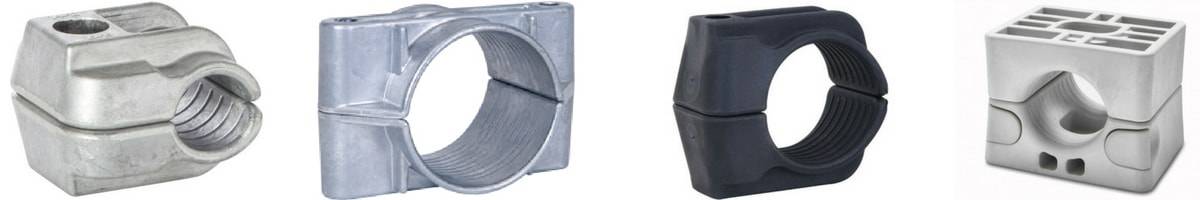

电缆夹|单夹夹具|铝和塑料|无螺栓夹板可叠放和无螺栓批准


电缆夹板和夹具

平坦的,三叶草和四边形电缆

使用单导线的3个相安装的电缆布置通常是平面,平面接触或三叶草

在英国,第17版接线规则(BS7671)为所有这些电缆配置提供电流额定值和电压降值 - 信息也可用于分组因子和电路之间的间距来实现热独立性。

三叶草夹板

具有增加的预期短路电平的电力系统也将安装的电缆暴露于升高的温度(导体可以达到高达250°C) - 高温导致电缆绝缘和外部电缆护套的软化,将电缆暴露于潜在损坏夹层。为了抵消这种电缆,可提供聚合物衬垫。

电缆膨胀和单芯电缆

单芯电缆,在低于多芯电缆的温度循环下的低,中或高压,高压,膨胀和收缩时,如果电缆受到约束的相当力,可以将相当大的力传递到支撑结构。为允许这一点,单芯电缆通常是“蜿蜒的”,允许轻微的环路接受电缆扩展和承包商。通常允许一些电缆夹板自由移动,而不是抑制所有电缆夹板。

打造的三轴&三重电缆

电缆衬垫围绕用于保护介质/高压电力电缆通常在11kV下供电,电缆夹板衬垫以LSF零卤素聚合物材料包围标准。三轴或三重交流环配合使用单个电缆防滑钉,以固定三重电缆(三个单芯电缆螺旋扭曲在一起),克服电缆中的扭曲沿安装长度的任何点被打开。

如果没有电缆环绕电缆夹板的安装是由于沿着电缆运行的电缆变化的特性电缆的相对位置困难 - 此处衬里围绕三重电缆施加,然后使用标准电缆夹板。注意可根据电缆系统的短路额定值使用聚合物或不锈钢电缆夹板。

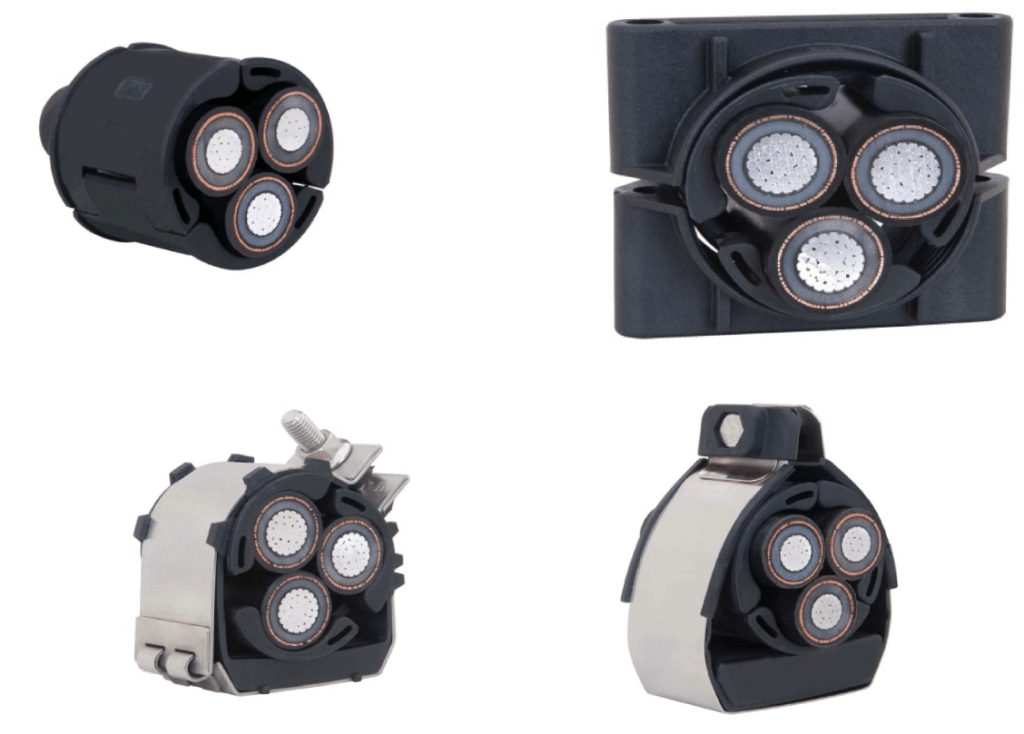

带衬里的电缆夹板 - 三重电缆

专业应用有线夹板可用于高性能电缆应用,包括耐火,低烟零卤素/ LSF,阻燃和特定最终用户英国DNO实用批准,用于中型/高压电力电缆防滑应用等三重电缆。还有网络轨道和LUL LONDEL地下批准的电缆夹板用于夹紧轨道电源,S&T电缆在站,子表面和隧道应用。

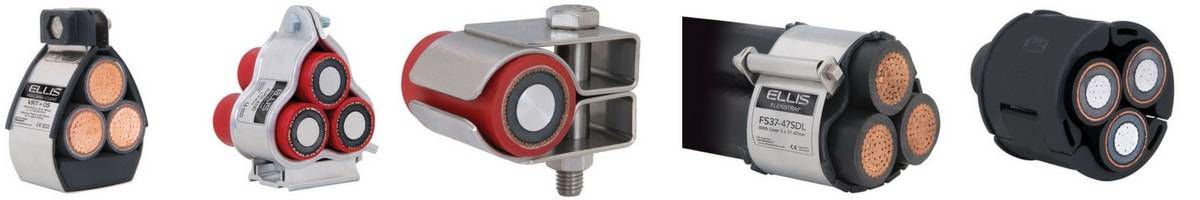

电缆夹板

电缆夹板 -Ellis Patents皇帝夹板夹紧所有类型的LV,MV和HV电缆,可提供短路电路保护,高达235ka,通常指定为支持11kV / 33KV的MV-HV电缆


电缆夹板V扎带

塑料或不锈钢电缆扎带在使用电缆使用电缆夹板和螺纹纤维螺纹固定时,电缆在电缆上的比较测试中,无法向电缆提供所需的短路支架,如下面的比较测试所证明的。IEC61914在短路条件下防止过度电缆运动。

IEC61914提供具有计算夹板间距的公式的说明符,并且常规选择过程应考虑:

  • 电缆直径
  • 电缆施工(装甲|未armoured)
  • 电气系统的短路额定值
  • 操作环境
  • 电缆遏制(托盘|衣架|梯子)

♦电缆连接

ellis patents电缆夹板与电缆扎带(不锈钢)

♦电缆夹板

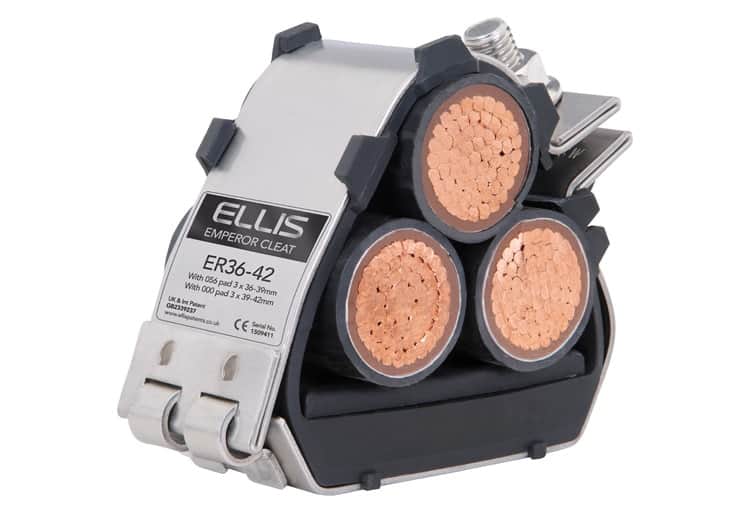

Ellis Patents电缆夹板 - 皇帝三轴电缆夹板(不锈钢)

紧固电缆夹板

电缆夹板通常通过螺纹螺栓和螺母固定在电缆周围 - 拧紧该固定时的扭矩越高,电缆夹紧夹持电缆。在考虑轴向滑动时,电缆周围的防滑钉的紧张握把可能是有利的,但需要采取护理,因为过紧固的夹板可能导致外鞘夹套损坏和电缆的结构。

仅仅是拇指的规则,应拧紧夹板​​固定,直到夹板紧密靠近电缆,没有衬里的衬里和电缆之间的任何间隙,并且没有可见的损坏或凸出到外夹克。

T&D可以为所有类型的电缆夹板提供特定的扭矩推荐。

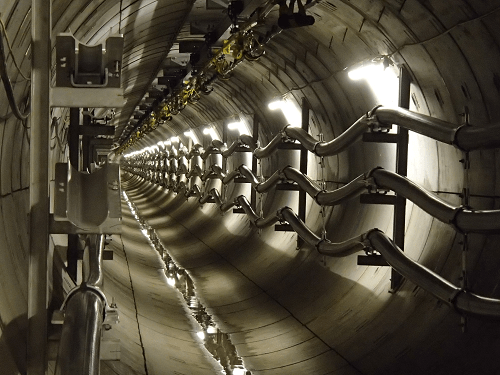

HV电缆夹板电缆隧道HV电缆夹板

高压电缆支架

电缆防滑钉对国际标准IEC 61914进行短路测试,以确保夹板可以承受特定的电缆故障条件,表示为峰值短路电流。

夹板在独立和认可的实验室中进行测试,并相应认证。

通过确保电缆,使用电缆夹板正确保留和支持并确保MV HV电缆终端也是保护的 - 防滑钉减少电缆腺体和终端施加的机械负荷。例如,与终端和可分离连接器一起使用的电缆凸耳不应支持电缆的重量。

如果没有电缆支撑,在包括开关设备和变压器的中/高压电气设备的MV HV衬套上存在过多的弯曲力 - 没有电缆夹板支撑MV-HV电缆可以从物理上拉动电缆凸耳或连接器

高压电缆防滑钉用于固定11kV / 33kV和66kV / 132kV电缆,以在变电站,隧道和电力传输和分配系统中电缆遏制。

作为电缆夹板的领先经销商,Thorne&Derrick可以在任何类型的电缆安装中提供专家建议和客户支持特殊的夹板。

➡博客:IEC 61914 - 有线夹板和短路保护计算

电缆夹板IEC61914

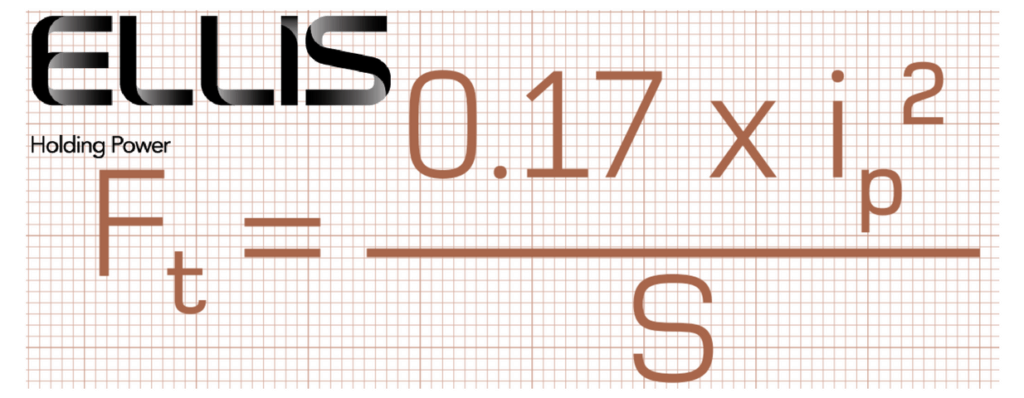

IEC61914 - 计算短路力以指定兼容的电缆夹板

索恩·德里克还分发了一系列MV-HV电缆配件和电气设备支持在包括11kv / 33kv和66kV / 132kV网络的中/电压电缆的安装。
