馈线支柱
馈线柱|镀锌和不锈钢|铸铁|玻璃钢|预接线|地下可伸缩|电力低压
查看以下我们的完整范围馈线支柱包括堡垒量程由露西Zodion.
Lucy Zodion系列馈线柱外壳和机柜坚固耐用,安全可靠,为外部配电应用提供耐风雨和可挂锁的抗破坏保护。
馈线柱可作为标准空外壳或定制制造的低压预接线配电设备,由坚固的镀锌钢柱组成,带有抗破坏的可锁门,外壳是低压电气开关设备和控制系统。
电力供应由最终用户的专用配电网络或通过DNO断流器.
专业应用馈线柱包括可伸缩配电,DNO网络服务,定制和工程融合电柱。定制解决方案提供完整的开关设备,控制和内部设备包含在外壳可以由我们制造工程设计团队以满足您特定的项目需求。
联系我们的技术销售部门或在线完成我们的服务馈线柱设计形式.
标准馈线柱结构
- 3mm或5mm厚的低碳钢镀锌,符合BS EN ISO 1461标准
- 镀锌和油漆柱的变化,增强耐久性和户外应用的天气保护
- 可拆根段和可拆根段
- 胶合板背板由18mm外部等级材料制成
- 防破坏铰链与馈线柱和门齐平
- IP65门密封等级(细长,单门和双门堡垒支柱)
- 锁按标准安装(三头或楔形锁选项)
额外的信息
- 可根据客户要求提供BS或RAL涂料颜色
- G2A漆面可用于高速公路应用
- 不锈钢结构(BS EN 10088-1)
- 可根据要求提供预电汇服务(已测试至BS7671)
- 可根据要求提供外部插座
- 猫猫襟翼和电缆管理选项提供
- 可提供多种馈线柱锁选项
从最大的英国股票T&D分布最广泛的支线支柱。
低压给料柱
西敏寺馈线柱

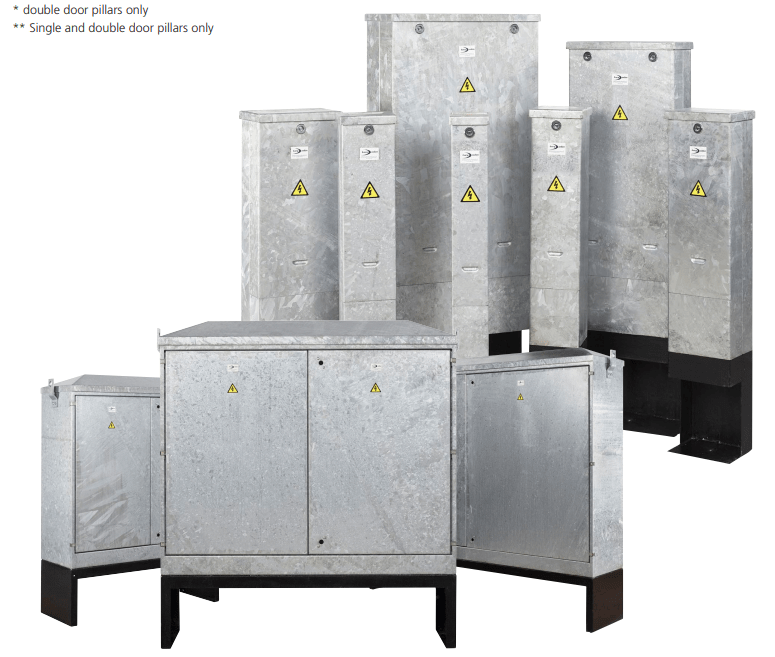

馈线柱壳体和量程
T&D提供标准和定制的馈线柱,可选择材料,油漆面漆和尺寸,以满足所有室内外配电,控制和照明要求,最高可达1000伏,具有IP65门密封-这包括低压变电站和网络柱,具有DNO电源切断,用于公用设施应用。

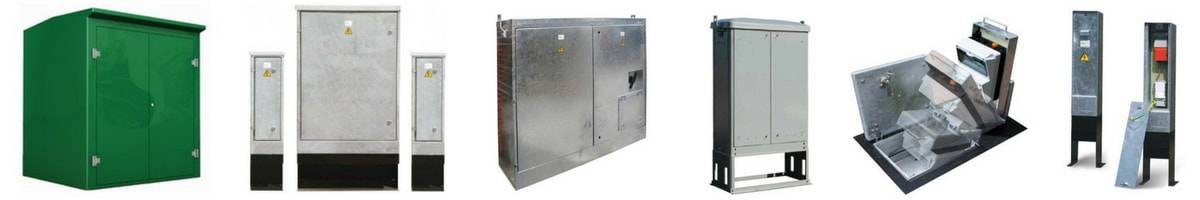

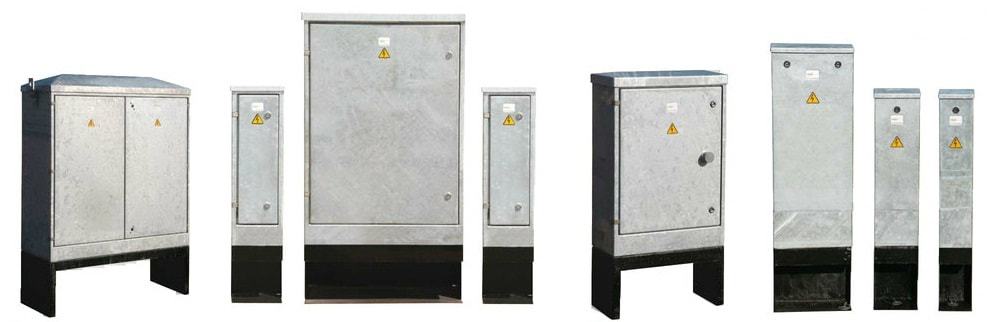

Lucy Zodion支柱的范围广泛,包括迷你,纤细,单门和双门类型,可用于镀锌软钢和不锈钢。
馈线柱为单个单元提供低压电力连接,用于住宅和商业领域的大型复杂开发项目,小柱用于不计量电力供应,包括隔离单元,电缆接地块和CET压盖,以适应铠装电缆(SWA) -更大的计量柱可设计为现场安装,或作为建筑和改装的空外壳由承包商提供。
单相或三相支柱,具有单独或组开关和熔断器选项(RCBO, RCD, MCB),提供安全可靠的电源,电流可达1600amp,具有高安全性抗破坏锁。
低压支柱或独立式面板板供应给机电建筑服务,公用事业变电站,轨道,可再生能源和危险区域行业。金宝搏188手机登录网站高速公路支柱通常用于交通信号、闭路电视、高速公路通信、电信和路灯电源、控制和配电。
- 变电站
- 街道照明
- 高速公路
- 机场
- 零售与休闲
- 停车场照明
- 铁路
- 临时发电机电源钩
公共及街道照明供应支柱
符合IEC60947要求的热浸镀锌馈线柱可与HRC型熔断器一起使用,以控制三相计量公共照明电源的低压短路
馈线柱-当指定一个定制的馈线柱时,从预接线的机箱,随时可以安装,到挑战传统的解决方案,以一种全新的形式,我们确保满足您的配电要求。
低压配电馈线柱
这是一个由Lucy Zodion与Thorne & Derrick和英国NHS(国民卫生服务)信托合作设计的定制配电柱的工作示例-具有IP65保护,用于室外安装到混凝土地基中,单门和双门馈线柱根据BS5467/BS6724接受和结束多芯3芯和4芯XLPE SWA LSF(或PVC)电缆。馈线柱柜提供的低压电力,可将电力从主低压开关面板和变电站配电至现场电力基础设施。
这里我们有一个进一步的例子预接线给料柱为跨九号特快列车的新列车护理设施提供电力服务。室外位置的馈线支柱采用IP65防护装置,由3毫米厚的镀锌钢制成,可拆卸的根部部分涂有富沥青涂料。背板布局(处理外部等级胶合板)容纳250A额定母线,3P+N开关断开和镀锌槽,以包含进出铠装电缆(BS5467 660V/1000V)。
轨道馈线柱
铁路网络获批准玻璃钢给料柱不导电,可用于轨道旁或车站安装的永久性室外位置,消除了轨道电气化区域危险接触电压的风险。耐腐蚀支柱可配备PADS批准的网络导轨设备,包括:
- DNO服务主管
- 隔离变压器
- 切断和隔离器
- DC免疫RCD
- 开关设备
- CT室及仪表

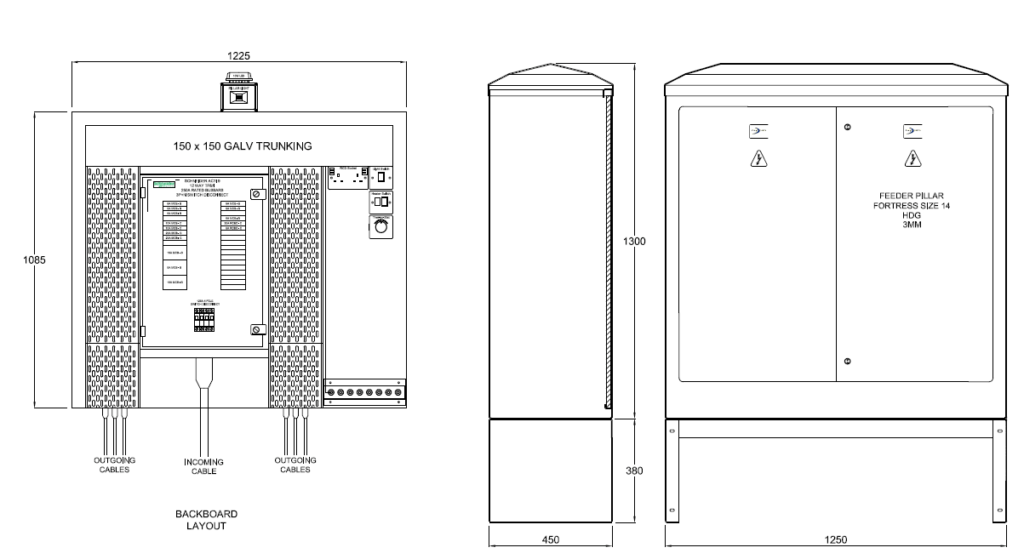

图为馈线柱配电柜-这里显示了露西堡垒系列(30/HDG/3)的30号(F30)支柱和内部设备(315A MEM熔断器开关断开),该设备将安装在18毫米处理的外部级胶合板背板上-可选配件包括支柱加热器,灯,光电管和定时按键开关。

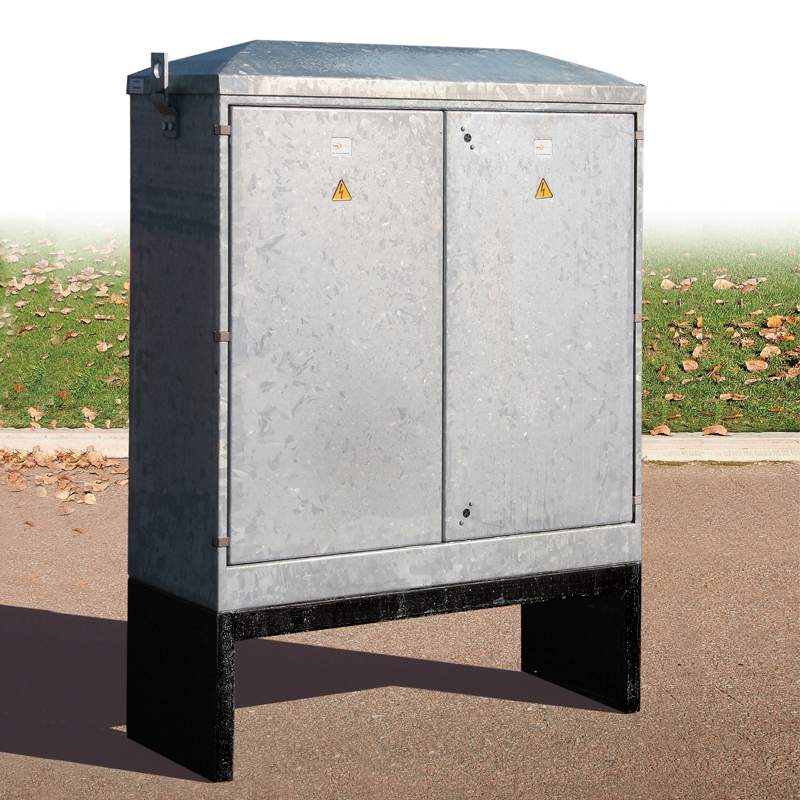

送料机支柱为双门结构,采用3mm厚的镀锌钢和两个三头门锁,用于防破坏保护。支柱根部部分可拆卸,表面涂有耐腐蚀的沥青浓漆。
堡垒馈线柱
由Lucy Zodion制造的堡垒系列馈线柱具有几个创新的特点,柱可在一系列尺寸(28),材料(镀锌钢,不锈钢,铸铁)和完整的RAL颜色选项的表面处理。
为了防止腐蚀,额外的漆面(RAL和高速公路G2A)可与防破坏锁变体。可拆卸的馈线柱顶板使电气工程师能够快速简单地更换支柱背板,适用于未来低压配电的功率扩展。
外壳通风可以通过安装防冷凝加热器来控制。

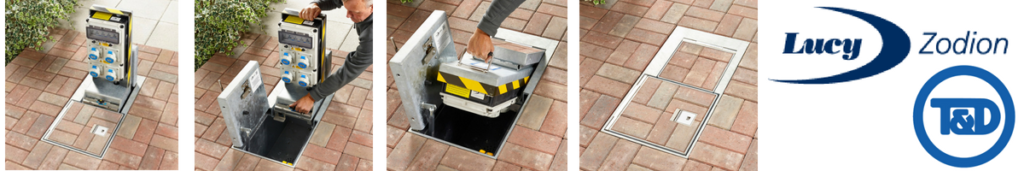

威斯敏斯特馈电柱-由可伸缩支柱提供的临时电源,可在60秒内完全运行,在不使用时可锁定和折叠平、平齐和谨慎。
Lucy Zodion Westminster在地面配电柱
Lucy Zodion创新的地面馈线柱在极其坚固的结构中具有几个功能优势。从地面到插座的电源可在几秒钟内接通,一旦完全竖立起来,支柱塔可安全长期户外使用,具有IP67等级和镀锌钢外层保护外壳。
当不需要时,电源柱塔被简单地折叠起来,并谨慎地用锁和钥匙紧固在地面上。
威斯敏斯特系列可以配备接地漏电和过载保护装置,以确保较高的操作安全水平,因此是为市场,购物中心和机场提供临时电力的理想选择。
预接线可收放式馈线柱提供
- 多才多艺的- - - - - -该馈线柱适用于多种环境中使用,以满足各种要求,威斯敏斯特不仅可以提供电力,还可以提供数据和计量信息(可选额外功能)。
- 谨慎的- - - - - -在每个馈线柱的盖子上都有一个50mm的凹槽,用于表面匹配,威斯敏斯特系列的所有产品都以平顶表面谨慎地融入周围环境。188bet金宝搏亚洲体真人这确保了富有同情心的设计,有助于城市规划,并在不使用时帮助公众访问。
- 健壮的- - - - - -威斯敏斯特馈线柱由镀锌钢制成,带有不锈钢锁和铰链,根据BS7671和BSEN 61439的IP67等级制造和测试。
- 安全-平顶表面和对接地泄漏的适应性确保威斯敏斯特范围适合在公共环境中使用。
➡回顾我们的博客:馈线柱安装与维护
Lucy Zodion堡垒的支线柱子范围
下表概述了Lucy Zodion Fortress馈线柱的完整系列-如果您需要技术支持或客户服务,请不要犹豫与我们的销售团队联系。
露西十二生肖堡垒单门钢馈线支柱-尺寸

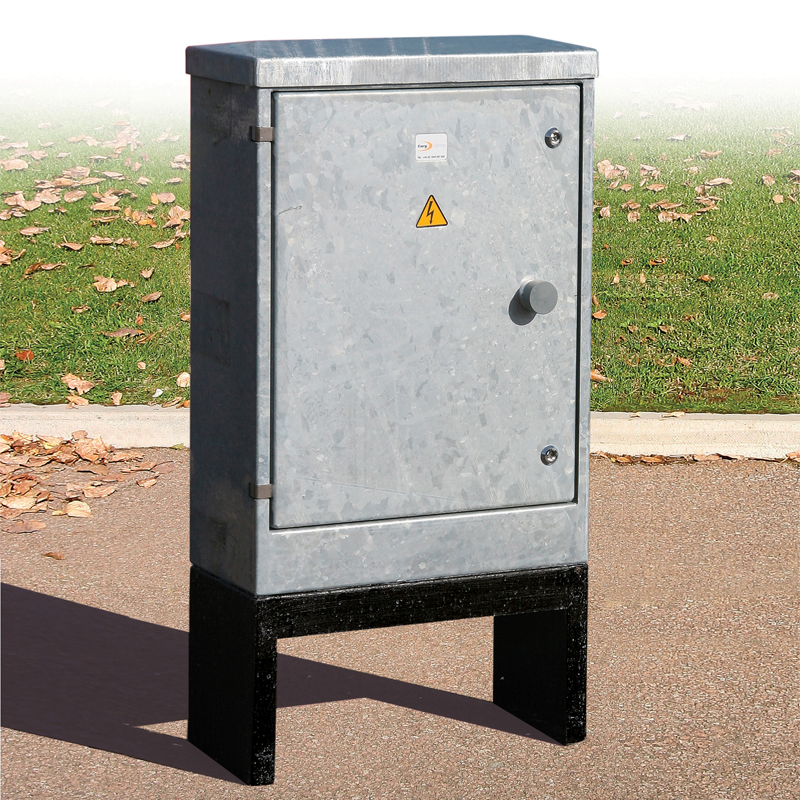

露西堡垒馈线柱与单门可在6个尺寸在温和和不锈钢:
馈线柱尺寸编号 | 05 | 06 | 08 | 09 | 10 | 12 |
高度(H)离地高度 | 791毫米 | 636毫米 | 836毫米 | 1088毫米 | 1194毫米 | 1294毫米 |
根组(R) | 350毫米 | 300毫米 | 300毫米 | 350毫米 | 350毫米 | 350毫米 |
宽度(W) | 310毫米 | 400毫米 | 600毫米 | 661毫米 | 800毫米 | 1100毫米 |
深度(D) | 220毫米 | 180毫米 | 250毫米 | 281毫米 | 350毫米 | 400毫米 |
开门高度(DH) | 585毫米 | 410毫米 | 610毫米 | 860毫米 | 907毫米 | 1007毫米 |
开门宽度(DW) | 200毫米 | 300毫米 | 500毫米 | 550毫米 | 700毫米 | 1000毫米 |
作业深度(WD) | 170毫米 | 155毫米 | 255毫米 | 225毫米 | 325毫米 | 375毫米 |
背板尺寸(WxH) | 300 x 650mm | 390 x 475mm | 590 x 675mm | 640 x 930mm | 790 x 975毫米 | 1080 x 1075mm |
重量(kg) (3mm厚度) | 36公斤 | 42.5公斤 | 71.5公斤 | 84公斤 | 108公斤 | 142公斤 |
股票代码(3mmgalv) | THM0024653 | THM0024656 | THM0024658 | THM0024664 | THM0024666 | THM0024668 |
库存编号(3mm漆灰色) | THM0024655 | THM0024657 | THM0024663 | 2800212009 | THM0024667 | THM0024669 |
露西十二生肖堡垒双门钢馈线柱尺寸
露西堡垒馈线柱双门可在9个尺寸在温和和不锈钢:
馈线柱尺寸编号 | 14 | 16 | 18 | 20. | 22 | 24 | 26 | 28 | 30. |
高度(H)离地高度 | 1300毫米 | 1300毫米 | 1300毫米 | 1300毫米 | 1600毫米 | 1600毫米 | 1600毫米 | 1600毫米 | 1600毫米 |
根组(R) | 380毫米 | 380毫米 | 380毫米 | 380毫米 | 380毫米 | 380毫米 | 380毫米 | 380毫米 | 380毫米 |
宽度(W) | 1250毫米 | 1500毫米 | 1750毫米 | 2000毫米 | 1250毫米 | 1500毫米 | 1750毫米 | 2000毫米 | 2250毫米 |
深度(D) | 450毫米 | 450毫米 | 450毫米 | 450毫米 | 450毫米 | 450毫米 | 450毫米 | 450毫米 | 450毫米 |
开门高度(DH) | 980毫米 | 980毫米 | 980毫米 | 980毫米 | 1280毫米 | 1280毫米 | 1280毫米 | 1280毫米 | 1280毫米 |
开门宽度(DW) | 1148毫米 | 1398毫米 | 1648毫米 | 1898毫米 | 1148毫米 | 1398毫米 | 1648毫米 | 1898毫米 | 2148毫米 |
作业深度(WD) | 375毫米 | 375毫米 | 375毫米 | 375毫米 | 375毫米 | 375毫米 | 375毫米 | 375毫米 | 375毫米 |
背板尺寸(WxH) | 1225 x 1085毫米 | 1475 x 1085毫米 | 1725 x 1085毫米 | 1975 x 1085毫米 | 1225 x 1385毫米 | 1475 x 1385毫米 | 1725 x 1385毫米 | 1975 x 1385毫米 | 2225 x 1385毫米 |
重量(kg) (3mm厚度) | 176公斤 | 202公斤 | 234公斤 | 266公斤 | 201公斤 | 231公斤 | 269公斤 | 305公斤 | 343公斤 |
股票代码(3mmgalv) | THM0024672 | THM0024674 | THM0024676 | THM0024680 | THM0024682 | THM0024685 | THM0024687 | THM0024689 | THM0024691 |
库存编号(3mm漆灰色) | THM0024673 | THM0024675 | THM0024678 | THM0024681 | THM0024684 | THM0024686 | THM0024688 | THM0024690 | THM0024692 |

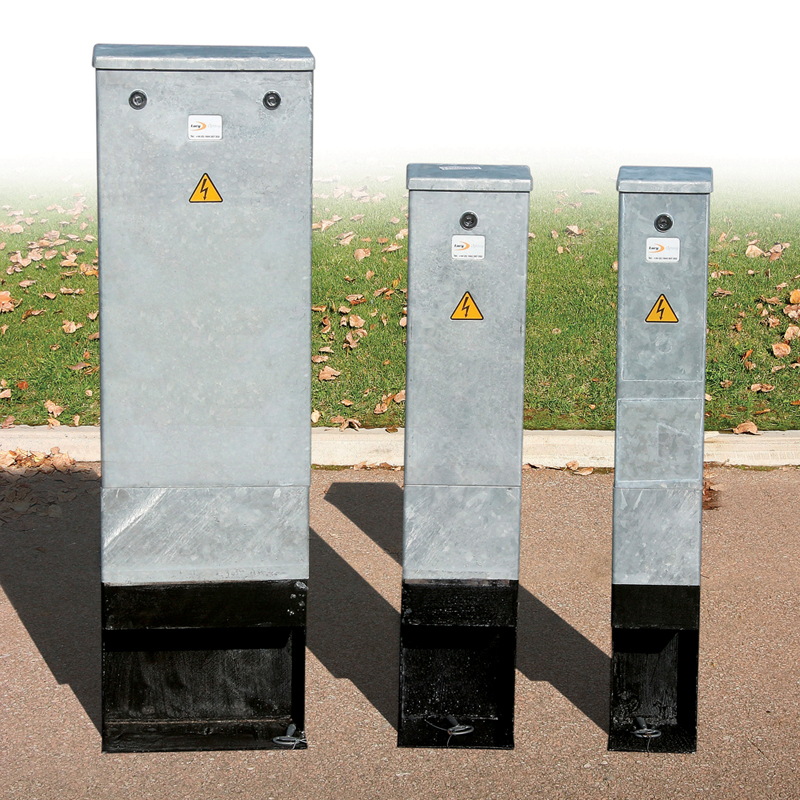

露西十二生肖堡垒迷你钢馈线支柱-尺寸
馈线柱尺寸编号 | 4810 | 4811 | 4812 | 4813 | 4814 | 4815 | 4816 |
标准尺寸(英寸)(WxD) | 4×4 | 6×4 | 6×6 | 8×6 | 10×6 | 14×6 | 19×10 |
高度(H)离地高度 | 785毫米 | 785毫米 | 785毫米 | 785毫米 | 785毫米 | 985毫米 | 1000毫米 |
根组(R) | 300毫米 | 300毫米 | 300毫米 | 300毫米 | 300毫米 | 300毫米 | 300毫米 |
宽度(W) | 113毫米 | 163毫米 | 163毫米 | 213毫米 | 265毫米 | 365毫米 | 503毫米 |
深度(D) | 120毫米 | 120毫米 | 170毫米 | 170毫米 | 170毫米 | 170毫米 | 250毫米 |
开门高度(DH) | 510毫米 | 510毫米 | 510毫米 | 510毫米 | 510毫米 | 710毫米 | 800毫米 |
作业深度(WD) | 85毫米 | 85毫米 | 130毫米 | 130毫米 | 130毫米 | 130毫米 | 199毫米 |
背板尺寸(WxH) | 90 x 500毫米 | 140 x 500毫米 | 140 x 500毫米 | 190 x 500毫米 | 240 x 500毫米 | 345 x 700毫米 | 480 x 780mm |
体重(公斤) | 11公斤 | 14公斤 | 16公斤 | 19公斤 | 22公斤 | 32公斤 | 47公斤 |
股票代码(Galv) | THM0025272 | THM0025273 | THM0027610 | THM0025275 | THM0025276 | THM0025277 | THM0025279 |
露西十二生肖堡垒纤细钢馈线支柱-尺寸
馈线柱尺寸编号 | SL01 | SL02 | SL03 | SL04 | SL05 | SL06 |
高度(H)离地高度 | 800毫米 | 950毫米 | 1093毫米 | 1100毫米 | 1150毫米 | 1150毫米 |
根组(R) | 300毫米 | 300毫米 | 300毫米 | 300毫米 | 300毫米 | 300毫米 |
宽度(W) | 250毫米 | 350毫米 | 450毫米 | 550毫米 | 650毫米 | 800毫米 |
深度(D) | 160毫米 | 235毫米 | 260毫米 | 275毫米 | 300毫米 | 325毫米 |
开门高度(DH) | 590毫米 | 740毫米 | 740毫米 | 840毫米 | 940毫米 | 940毫米 |
开门宽度(DW) | 149毫米 | 249毫米 | 349毫米 | 449毫米 | 549毫米 | 699毫米 |
作业深度(WD) | 106毫米 | 181毫米 | 206毫米 | 221毫米 | 246毫米 | 271毫米 |
背板尺寸(WxH) | 240 x 765毫米 | 340 x 915毫米 | 440 x 915mm | 540 x 1015mm | 640 x 1115毫米 | 790 x 1115毫米 |
重量(kg) (3mm厚度) | 21公斤 | 29公斤 | 39公斤 | 38公斤 | 77公斤 | 84公斤 |
股票代码(3mmgalv) | THM0011393 | THM0011394 | THM0011396 | THM0011398 | THM0011400 | THM0011402 |
安全灵活的电力组合支柱,用于低压商业和工业配电网络
露西威斯敏斯特可伸缩地下柱子-谨慎的,隐蔽的临时“弹出”电力需求

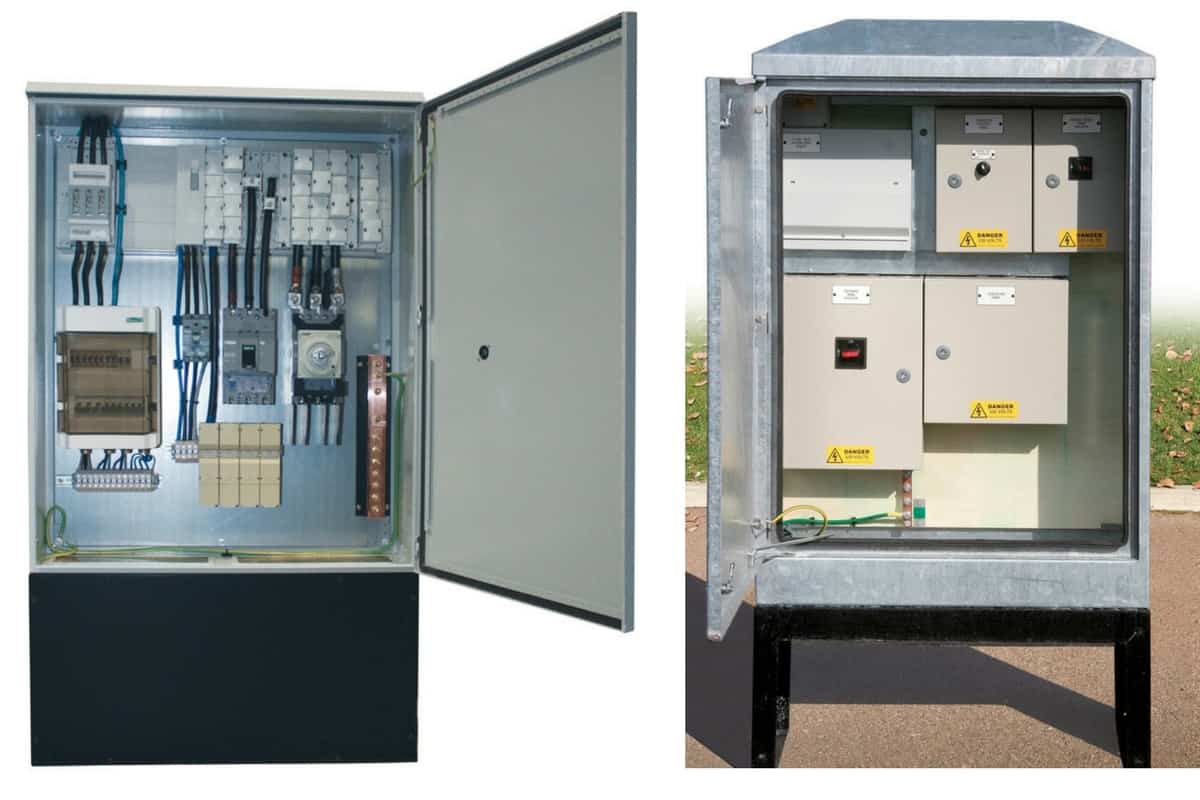

用于低压配电的馈线柱柜

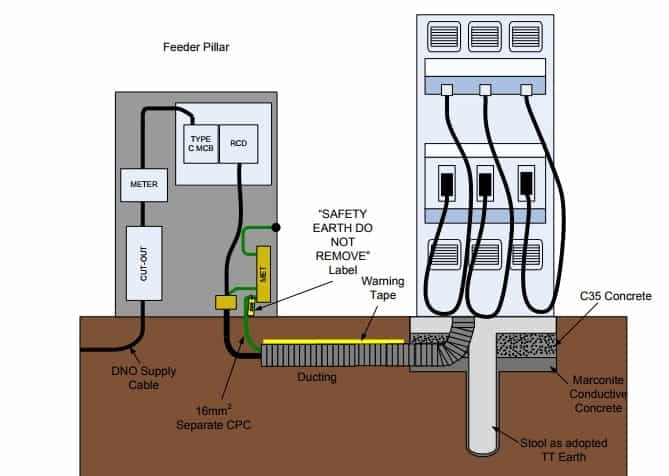

这里显示的是一个典型的配电柱组装提供低压电力到一个电动汽车充电器-三相柱由输入DNO供电电缆供电,通过切口连接,通过地下电缆风道输出到充电点。所有内部导电元件都接地,并安装适当额定的RCD和MCB,以在异常过载或故障情况下保护电路。注意,由于存在市电电压供电,只有合格的人员才能在这类设备上工作,并穿戴适当的个人防护装备,包括防电弧闪光服.
图片:西门子
给料柱测试

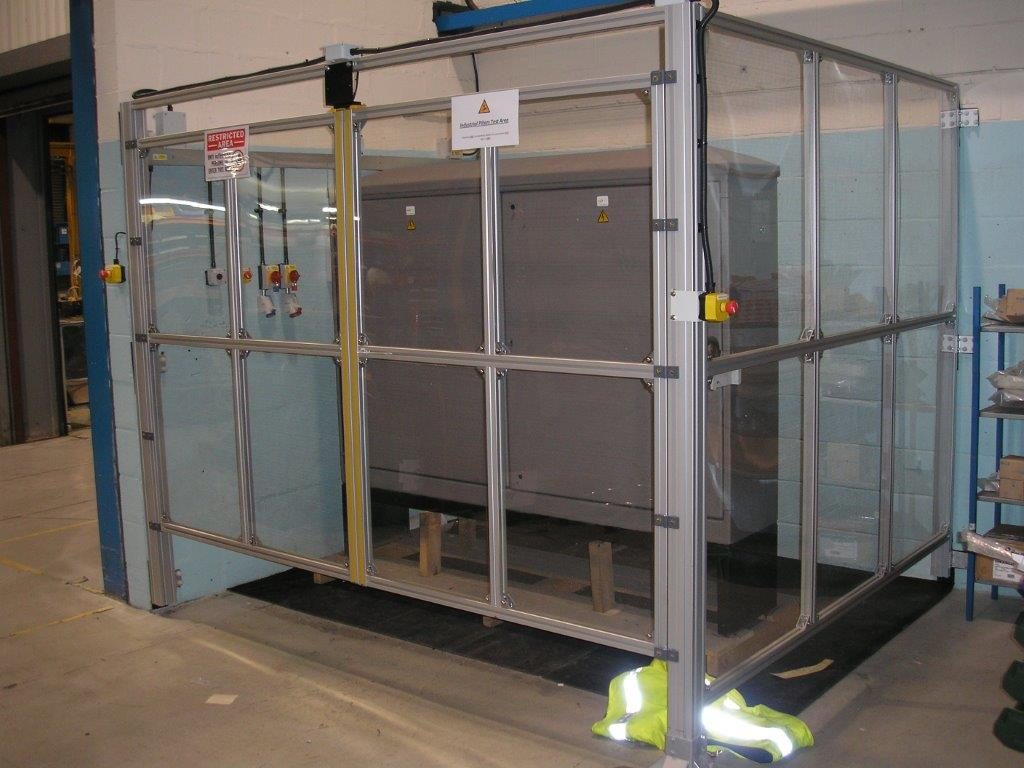

Lucy Zodion系列馈线柱在发货前进行了内部测试,以确保其预接线的动力柱根据客户的规范和要求处于工作状态。
注意:即使Lucy Zodion支柱断电或断开连接,所有馈线支柱也可能包含可访问的带电电气设备或部件-这些可以包括DNO电源和二次电源(发电机或UPS)。
供料柱无接地试验装置

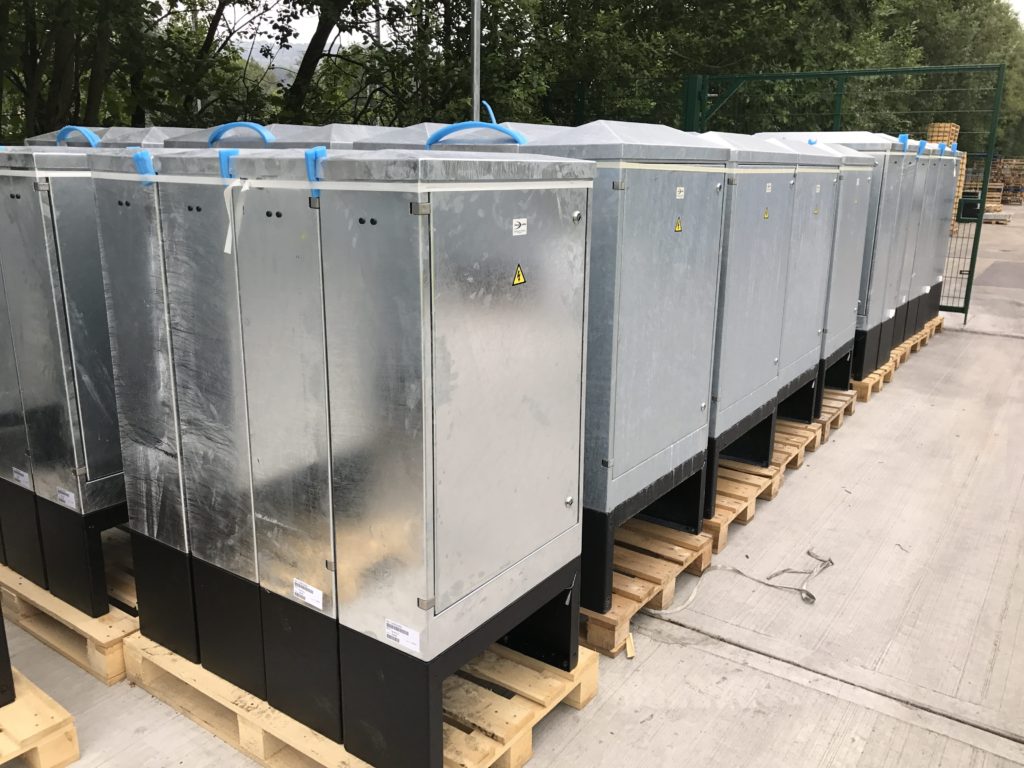

最大的英国支线支柱股票-快速交付从股票或短的交货时间
