电缆条目和接地

Hauff Technik |联系我们以获得有竞争力的价格和隔夜送货

Hauff Technik是领先的制造商电缆密封系统,管道和建筑物条目。在过去的60年里,他们一直保护从穿透水,天然气,火,污垢和害虫的建筑物。专业密封电缆条目对于二次变电站,HAUFF Technik的创新有助于保护和设定能源供应部门的标准。

联系Thorne&Derrick最广泛的范围电缆和管道密封系统保护电气变电站,管道系统,建筑物条目和电力基础架构LV MV HV。


密封电缆条目的二次变电站

Hauff Technik优势

二次变电站是电网和能量分配系统的基本部分。为了确保长期无故障运行和高服务安全性,二次变电站必须配备适当的技术 - 其中一些非常敏感 - 以防止危害。

电缆条目在此处发挥重要作用。Hauff Technik专注于密封这些变电电缆条目用正确的系统。

在德国,二次变电站必须满足一系列要求,包括:

  • DIN VDE 0101(超过1000V的设施)

对于预制变电站:

  • DIN 62271-202(高压开关设备和控制齿轮部分202:
    高电压/低压预制变电站)
变电站中没有水​​分 变电站中没有水​​分

密封的电缆入口可防止水和水分进入变电站建筑。这意味着技术设备受到保护免受腐蚀,并且在操作安全性同时增加。

没有啮齿动物或爬行动物 没有啮齿动物或爬行动物

密封具有额外的保护功能:与未密封的开口不同,没有啮齿动物或爬行动物可以到达变电站内部。结果,可以避免由啮齿动物,尤其是短路和电源故障引起的损坏。

没有漏油进入地面水或土壤 没有漏油进入地面水或土壤

德国水资源法案(WHG)规定,在处理包括变压器油的水污染物时,应以这种方式构建和运作设施,使得它们对水域属性产生负面影响的风险。有线条目的绝对泄漏性密封性有助于确保遵守此要求。在发生损坏的情况下,电缆入口持有逃离变压器油并防止其进入土壤或地面水。


二次变电站

接地结合了将电气部件与地球连接所需的所有措施。它是二次变电站,开关齿轮,变电站等的必要组件

在下面解释的保护性,功能,操作和防雷接地之间存在差异:

  • 与之保护接地,创建与地面的安全连接,以便在错误的情况下保护人员(和动物)免受危险的高触摸电压。在VDE 0100-540标准中精确描述了等电位键合的要求;基础地球电极的相应准则可以在DIN 18014中找到
  • 功能接地用于确保变电站中的电气设备可以安全操作。通过功能接地,应安全地转移故障电流
  • 在开关柜中,一个运营接地主要用于确保系统在没有任何故障的情况下运行。ZH 50522(VDE 0101-2):2011-11标准提供了在1 kV以上的短路保护系统的精确规范(最大温度,在连接和混凝土结构上没有损坏)
  • 与之防雷接地,应将雷电应安全地转移到地上以保护人,动物和建筑物。要求在EN 62305-3(VDE 0185-305-3)中规定:2011-10

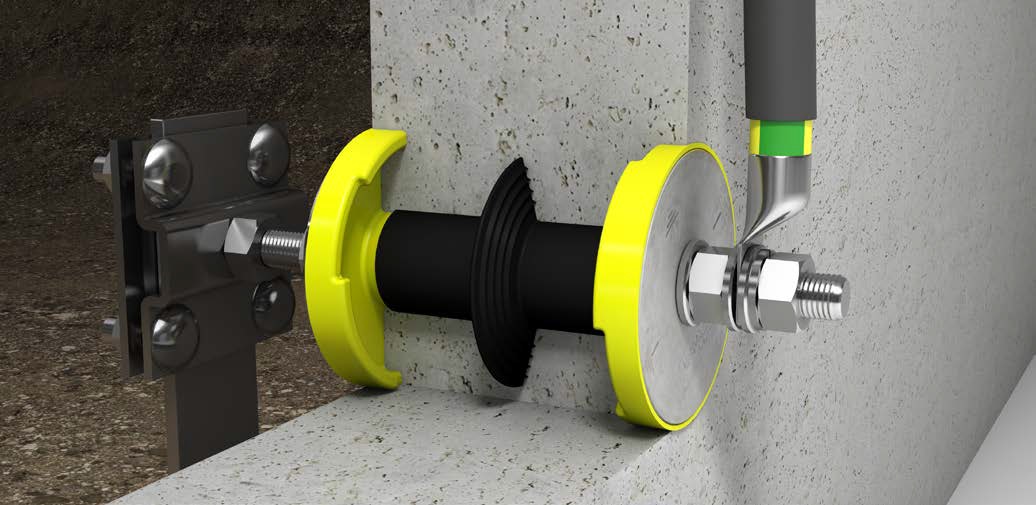

接地条目

HEA-IS-M 12接地条目:通过Z-KG-M 12交叉夹在一侧的交叉夹具和通过另一侧的Z-B-M 12连接螺栓接地连接。

Hauff Technik Solutions.

通过来自Hauff Technik的接地条目和接地固定点,可以安全地通过变电站壁进料到安全壁或连接到加强件。连接螺纹(M12或M16)可用于连接带连接螺栓,电缆鞋或凸耳的圆形或扁平钢/环形电极,或者具有交叉夹具。

Hauff Technik的HEA-IS-M12 / X绝缘接地条目特别适用于变电站结构,用于各种功能,包括作为接地系统的可选测试隔离接头。环形电极的功能可以使用绝缘接地入口在变电站外分别测试。

当将内部接地送入外部接地系统时,必须观察到的国家特定要求。它们的广泛产品为各种应用提供了经过验证的188bet金宝搏亚洲体真人解决方案。


紧凑型变电站

Hauff Technik.例1

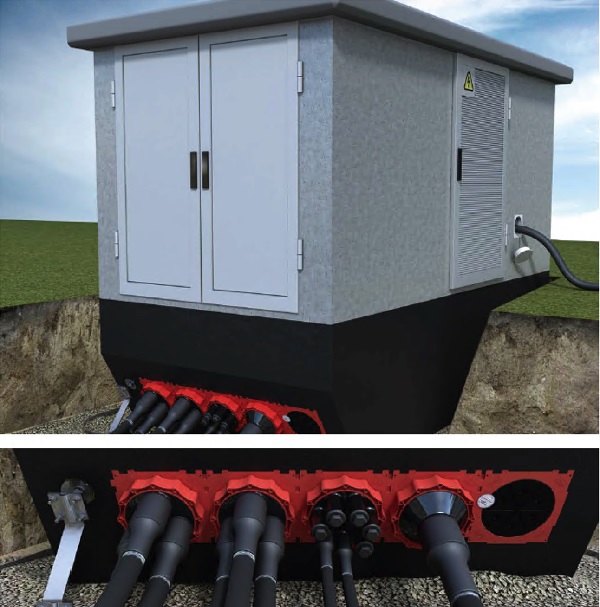

Hauff Technik:连接示例

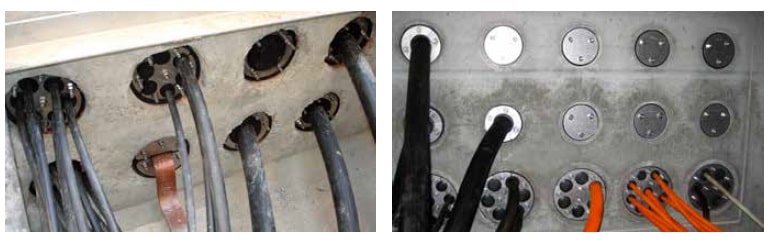

连接示例:中压电缆的密封(HSI 150-D3 / 58),控制和信号电缆(HSI 150-D7 / 33)和低压电缆(HSI 150-D1 / 80)。环形电极连接到HEA-IS-M12绝缘接地条目

德国的大多数分配网格站是紧凑的二次变电站。由于其紧凑且优化的结构,甚至可以放置在小块地块上的这些二级变电站。

为了使电缆和开关设备之间的连接更容易,电缆主要通过由于可用的有限空间而内置于倾斜墙壁中的电缆条目来进入建筑物。这意味着可以观察到电缆的最小弯曲半径。

由于缺乏可访问性,紧凑型变电站需要HAUFF Technik提供的特殊易于安装的电缆入口系统。HSI 150-K电缆条目为有线条目设置了标准。

凭借其工厂安装的关闭盖和额外的安全盖,HSI 150-K在提供给客户的情况下提供双重安全性。提供不同的密封型,如热收缩方法,分段或分割系统盖。

走进变电站

Hauff Technik.例2.

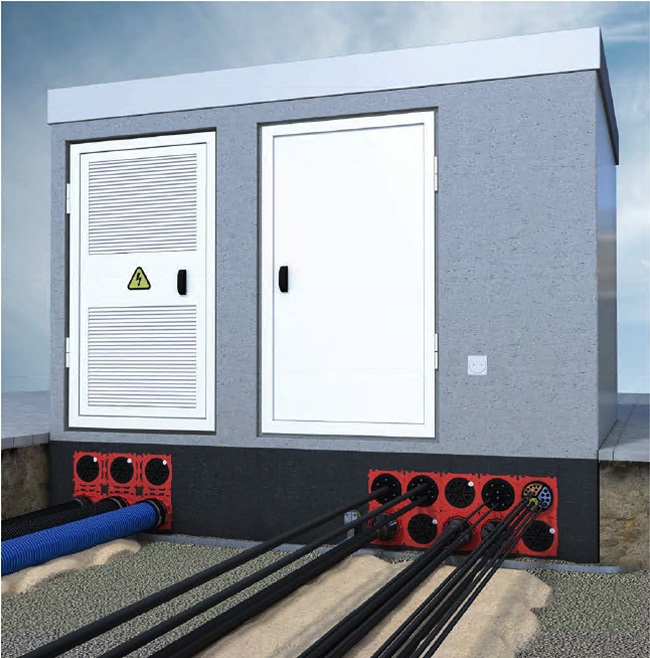

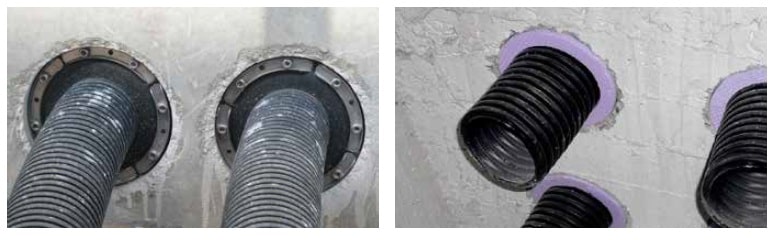

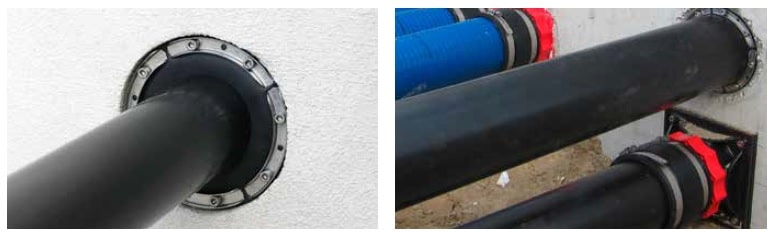

密封电缆的不同解决方案和在步入式次级变电站中连接保护管

密封电缆的不同解决方案和在步入式次级变电站中连接保护管

步入式二级变电站具有以下优点:系统可以从建筑物内操作和维护,因此不依赖于天气。

步入式变电站建筑物有许多安装可能性。结果,可以集成变压器,开关齿轮,逆变器,寄存器和测量装置。变电站通常安装在地上,但也可以根据要求内置于斜坡或地下安装。

HAUFF Technik HSI 150电缆条目在此处使用HSI 150-K单壁插入件和HSI 150-K2双壁插件设置标准。使用HSI 150-K2双壁插入件,可用于100毫米的壁厚,电缆可以密封,另外,电缆管道可以以压力密封的方式连接。

密封型诸如热收缩方法,分流系统盖和分段可用于密封电缆。可以将光滑和波纹的电缆管道以及柔性Hauff Technik KES-M 150电缆进入系统连接。

使用管道连接意味着在更换线路或铺设新工程时,不需要额外的土木工程在建筑物前方工作,这也不需要避免对电缆可能的损坏。


墙壁插入和塑料法兰

电缆条目HSI 150

在预制部件工厂的变电站建筑物中,HSI 150电缆入口已经嵌入混凝土中。可以使用方形适配器底座形成任何尺寸的包装。

使用热塑性弹性体(TPE)制成的3肋密封件实现混凝土的泄漏密封。在保护箔下有一个质量密封,在未损坏时保证关闭盖的泄密性。

对于密封电缆和电缆管道,Hauff Technik提供不同的系统盖和系统密封,通过集成的刺刀系统连接。所有电缆条目都是压力紧密,在供应给客户时用闭合盖密封。

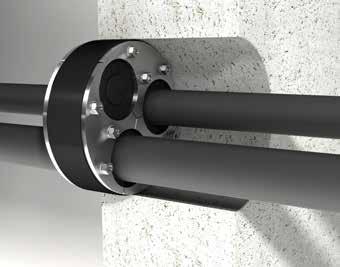

HSI 150-K / X单壁插入 - 建筑物外部的片面连接

HAUFF TECHNIK HSI 150-K / X.

单壁插入物是紧凑型变电站中电缆密封的首选方法。

最小壁厚为70毫米。除了压力紧的闭合盖外,单壁插件配有安全盖,仅在铺设电缆之前立即移除。

如果闭合盖被意外打开,这种双重安全性也会防止水进入。

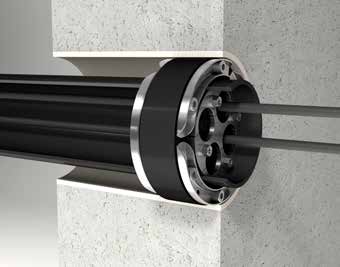

HSI 150-K2 / X双壁插入 - 两侧的连接电缆管道和电缆HAUFF TECHNIK HSI 150-K2 / X

双壁插入是步入式变电站中电缆密封的首选方法。最小壁厚为100毫米。

它们配备了在两侧的带有卡口系统的压力紧密封闭盖。

双壁插件可以提供连接电缆管道的机会,也可以例如密封电缆。

HSI 150-GSM单壁插入带插件插座

HSI 150-GSM

具有插入式插座的单壁插入件是一种异常经济和技术精致的解决方案,用于以压力密封的方式连接光滑的电缆管道(Ø110,125或160 mm)。

通过在工厂预安装的封盖,HSI 150-GSM在连接电缆管道后也仍然是压力密封。

在铺设电缆之后,优选地在建筑物内部用分割系统密封件密封。

HSI 150-DFK塑料法兰,用于改装钢板,金属板外壳或混凝土墙HSI 150-DFK

使用由EPDM制成的6毫米厚的表面密封件实现与墙壁的泄漏连接。

紧固元件由优质不锈钢包容性密封垫圈制成。

集成的精神级别简化了水平调整。可以安装来自HSI 150范围的所有系统盖和系统密封。

BD 90或BD 68现场电源输入临时电源

BD 90或BD 68

通过网站电源进入,可以将电缆暂时进入地面上方的变电站。这意味着可以关闭变电站的门。

未使用时,网站电源条目在两侧密封,螺帽。

在变电站的内部,可以订购作为可选额外的场地电源盖,为破坏和啮齿动物提供了额外的安全性。

除了HSI 150电缆条目旁边,还有较小的系统,HSI 90,具有用于密封电缆和连接管的不同系统盖子。

系统盖和接地

电缆条目HSI 150

系统盖和系统密封件安装在单个和双壁插入件中,它们已经嵌入混凝土中,或者在塑料或铝法兰中。

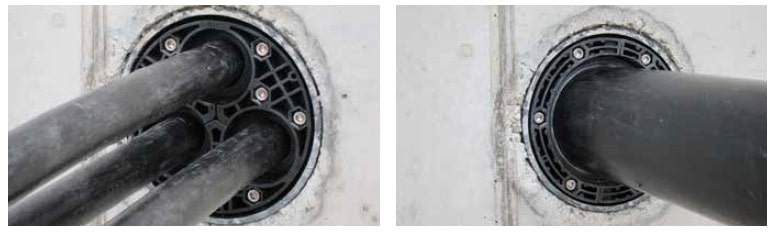

HSI 150系统封面 -金博宝官网冷缩小技术

HSI 150.

在铺设电缆之前,系统盖安装在墙壁插入件中。

为了密封电缆,根据要求,可以获得HSI 150-D1 / 80,HSI 150-D3 / 58和HSI 150-D7 / 33系统盖。

热或可选地,冷缩套管包括在交付范围内。金博宝官网空插座用VS盲插密封。

HSI 150-DG分割系统盖板

HSI 150-DG

在铺设电缆后安装了HSI 150-DG系统盖。这意味着在铺设电缆时可以使用电缆条目的整个表面。也是分开的适配环确保了最佳密封。

由于采用专利的超级分段环技术,具有精确标记的应用范围,密封件可以在现场调节,以对应于铺设的电缆。

应用范围为10-112毫米。

用于密封控制和通信电缆的分段

segso

通过Technogel,用于分段的密封材料,电缆可以以特别温和的方式密封。

可以在HSI 150-S3系统盖上的任何组合中安装的四个段,可在5-11毫米的应用范围内使用。

改造非常简单。所有段都配有盲插。

HSI 150-D-GSM,用于将光滑电缆管道连接到插件插座

HSI 150-D-GSM

通过系统盖,可以连接外径为110,125或160mm的光滑电缆管道。

使用插件技术快速轻松安装。

HSI 150-M用于连接光滑或波纹电缆管道

HSI 150-M

通过系统盖,可以连接外径为110,125或160mm的平滑或波纹电缆管道。

管道使用柔性且稳定的橡胶套筒连接,该橡胶套管被压靠在系统盖上和带不锈钢带的电缆管道上。

KES-M 150电缆入口系统

KES-M 150

柔性且强大的14150螺旋软管使用带有橡胶套筒方法的系统盖板连接在气密和水密(2.5巴)方式中。

使用使用收缩或橡胶套筒方法的不同的密封型。

HEA-IS-M12绝缘接地条目

hea-is-m12

Hauff-Technik的绝缘接地条目特别适用于变电站结构,用于各种功能,包括作为接地系统的可选测试隔离接头。

环形电极的功能可以使用绝缘的接地条目在变电站外单独测试。

可以使用交叉夹或连接螺栓连接圆形或扁平钢和电缆鞋。

根据EN 50522(VDE 0101-2):2011-11成功的短路测试。

Hea-A-M12接地,用于焊接到变电站建筑的加强杆

Hea-A-M12

用于变电站结构的接地固定点可用于等电位键合和接地二次变电站。

变电站接地的连接点可以在内部或外部与导体芯整合,导体芯由耐腐蚀的不锈钢V2A(AISI 304L)制成。

由于过渡焊接不锈钢到碳钢和实用的连接槽,可以焊接加强杆而不改变任何材料。

适用于50或70毫米之间的距离和加强件。

根据DIN EN 50522(VDE 0101-2):2011-11成功的短路测试。
