Pfisterer CONNEX连接器(MV-HV内锥插头和电缆端子)
Pfisterer CONNEX电缆插头|中高压电缆33kV 52kV
索恩和德里克|从库存|批准供应商|英国和出口销售
索恩&德里克公司负责进货和分销pfister CONNEX连接器适用于中、高压电缆的连接终止电缆到电气系统-我们提供有竞争力的价格费连通用于将聚合物绝缘MV-HV电缆终止到气体绝缘开关设备的连接器电气设备衬套从大量库存到英国和国际目的地。
连通连接器

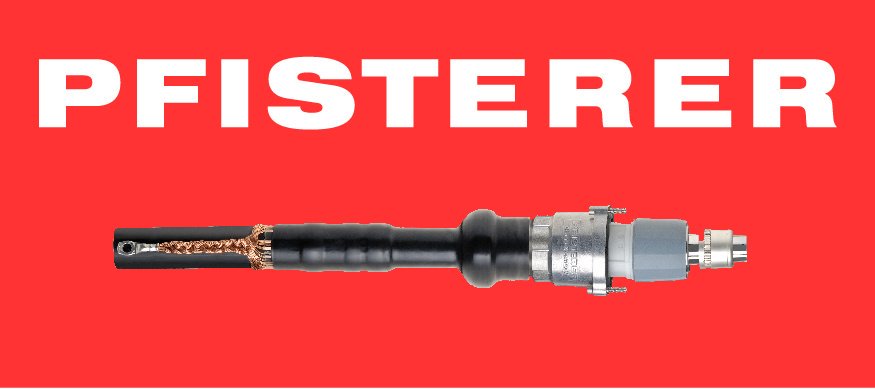

Pfisterer MV CONNEX电缆连接器指定终止中高压电缆进入气体绝缘开关柜,RMU环主单元,变压器,传感器和电容器,通常分配33kV/52kV电力-取决于MV衬套可提供一系列尺寸的聚合物电缆,将其连接到带XLPE/EPR绝缘的内锥形设备套管中,具有粘结或易条形semicon,铜线/胶带屏,并带或不带装甲。
线缆连接器概述
- CONNEX连接器尺寸0 24kV 250A 25-70sqmm
- CONNEX连接器尺寸1 33kV 630A 50-185sqmm
- CONNEX连接器尺寸2 33kV 800A 35-300sqmm
- CONNEX连接器尺寸3 33kV 1250A 50-630sqmm |安装工具
- CONNEX连接器尺寸3s 52kV 1250A 120-630sqmm
- 另外:避雷器MV,高压,中,高压
- 套管MV HV中高电压可达33kV
66kV以下中压网络电缆配件
来自菲斯特的CONNEX满足通用系统的所有性能要求可分离连接器:金属外壳完全绝缘,并提供防触摸性能-免维护,适合户外使用和防水。这意味着MV-CONNEX甚至可以在最极端的条件下使用,包括海上风能部门-中压电缆部件产品范围包括传统的插头和插座组合,多个插座,母线连接器,避雷器和电压检测系统,以实现陆上和海上变电站开关柜和变压器的安装,维护和调试。

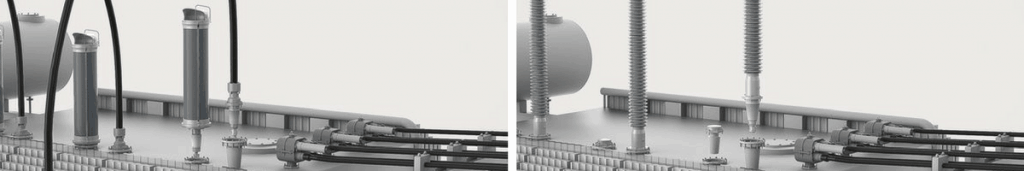

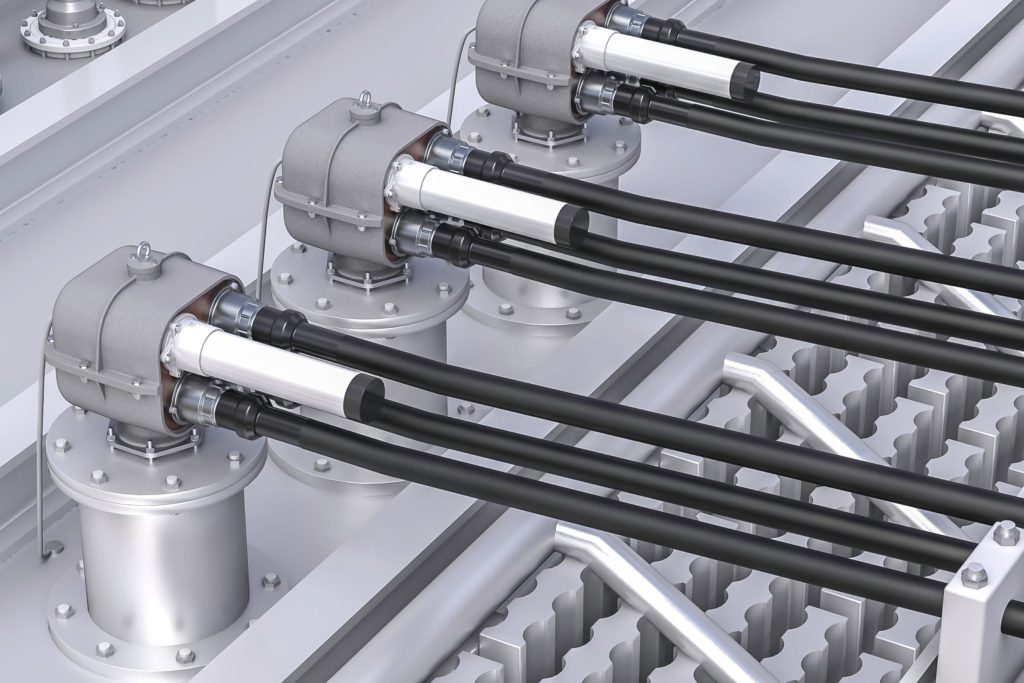

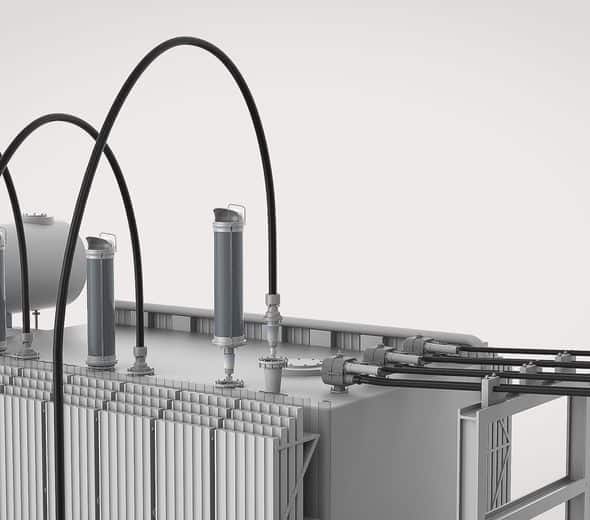

pfister CONNEX连接器电缆、变压器和GIS的MV连接系统
库存商和供应商
连通的好处
- 首次安装电缆接头节省75%的时间
- 密闭空间和电气设备的紧凑设计
- 适用于陆上和海上室内外变电站
- 快速更换变压器位置
- 中压变压器转换灵活
- 中压电气设备的触摸安全维护
- 高电磁防护
- 经过海上应用认证的电缆连接器
- 根据IEC标准测试安全性
- 支持服务|培训及安装课程
- 标准和自定义连接器|查询表格
- 配套MV产品|188bet金宝搏亚洲体真人测试引线假插头接地帽和接地/电流测试
MV电缆附件
全球陆上和海上变电站|我们可以从库存到英国和国际项目。
连通|通过DNV GL船级社的海上风能应用认证,用于中高压电力电缆的连接和终端。图片DNV GL。
MV-CONNEX技术数据及尺寸分类表
最高52kV的中压电缆终端连接器
下表提供了CONNEX连接器的规格概述,由菲斯特制造,适用于中/高压(MV HV)气体绝缘开关柜和变电站的电气设备套管尺寸为0、1、2、3和3S。
您是否需要任何选择支持来启用正确的规格中压高压电缆附件,包括CONNEX型连接器,请不要犹豫与我们联系。
衬套尺寸 | 0 | 1 | 2 | 3. | 3 s | ||||||||||||||||
Max。工作电压 | U米 | kV | 24 kv | 36伏特 | 42 kv | 42 kv | 52 kv | ||||||||||||||
额定电压 | U | kV | 20 kv | 30千伏 | 36伏特 | 36伏特 | 45伏特 | ||||||||||||||
Phase-to-earth电压 | U0 | kV | 12 kv | 18伏特 | 20.8 kv | 20.8 kv | 26 kv | ||||||||||||||
标称电流 | 我N | 一个 | 250安培 | 630安培 | 800安培 | 1250安培 | 1250安培 | ||||||||||||||
导线轮 | 被困 | 固体 | 灵活的 | 被困 | 固体 | 灵活的 | 被困 | 固体 | 灵活的 | 被困 | 固体 | 灵活的 | 被困 | 固体 | 灵活的 | ||||||
横截面)(参考价值) | 分钟。 | sqmm | 25 | 35 | 16 | 25 | 70 | 16 | 25 | 70 | 16 | 35 | 95 | 25 | 35 | 95 | 25 | ||||
Max。 | sqmm | 70 | 70 | 50 | 240 | 240 | 185 | 400 | 325 | 240 | 800 | 1000 | 400 | 800 | 1000 | 400 | |||||
3)直径*(设计规范) | 分钟。 | (毫米) | 5.6 | 5.6 | 5.6 | 4.9 | 8.3 | 6.5 | 4.9 | 8.3 | 6.5 | 6.1 | 10.5 | 6.5 | 17.5 | 10.5 | 6.5 | ||||
Max。 | (毫米) | 11.9 | 11.9 | 11.9 | 20.1 | 20.1 | 18.3 | 24.1 | 22.0 | 20.6 | 36.0 | 36.0 | 26.8 | 36.0 | 36.0 | 26.8 | |||||
电压抽头 | w / o | 与*1) | w / o | .1) th / w/ow我 | w / o (XL) | 与* 1)/ w / o | w / o (XL) | 与*1)/ w / o | w / o (XL) | ||||||||||||
绝缘层直径* 3)拆下屏蔽后的半导电电缆 | 分钟。 | (毫米) | 12.7 | 13.5 | 13.5 | 13.5 | 36.0 | 15.5 | 46.0 | 15.5 | 46.0 | ||||||||||
Max。 | (毫米) | 23.5 | 31.5 | 36.0 | 36.0 | 44.0 | 46.0 | 55.0 | 46.0 | 55.0 | |||||||||||
额定耐压1min | (kV) | 54 | 81 | 95 | 95 | 117 | |||||||||||||||
部分放电在2 × UO | (电脑) | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |||||||||||||||
额定闪电冲量1,2/50我年代 | (kV) | 125 | 170 | 200 | 200 | 250 | |||||||||||||||
直流电压试验15min。 | (kV) | 72 | 108 | 125 | 125 | 156 | |||||||||||||||
额定短时耐电流1s 3 s |
(kA) | 16 - - - - - - |
31.5 16 |
40 25 |
60 40 |
60 40 |
|||||||||||||||
额定脉冲电流 | (kA) | 40 | 125 | 125 | 150 | 150 |
*1)如果不需要,将电压抽头测试引线单独接地
*2)只有最小响应时,截面范围才有效。max。导线直径和最小响应。max。电缆绝缘直径在规定范围内
*3)电缆连接器的全部范围由几个CONNEX组件覆盖
|高压变电站和气体绝缘开关柜
连通|由英国铁路网(PADS批准)和国际铁路电气化项目指定用于中压电力和配电系统。
如果您需要客户服务或技术支持,请与我们联系-查看全面的pfister CONNEX连接器在下面。

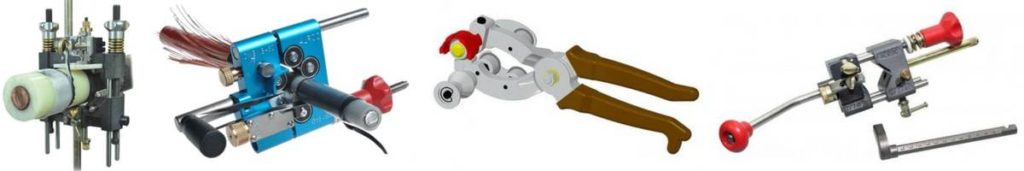

MV电缆制作|从库存和批准斯特用于安装连通我们经销的连接器范围最广线缆连接工具用于制备66kV以下的中压聚合电缆。
