浪涌计数器| MV高压浪涌避雷器监控器用于高压电力系统

ABB浪涌计数器

避雷器的浪涌计数器| ABB EXCOUNT

增加计数器

监测避雷器的运行状况

索恩德里克公司销售全系列的ABB中高电压避雷器(MV-HV)及配件(包括增加计数器),以保护一般在11kV/33kV及最高66kV电压下运行的mv -高压电力系统。

经过精心设计和测试,ABB避雷器是免维护的,可以合理地期望具有较长的使用寿命。然而,这些避雷器的状况也应进行监测,以确保对代价高昂的计划外停电提供最大限度的保护。可以使用ABB EXCOUNT浪涌计数器和监视器的范围。

ABB避雷器

ABB避雷器|保护中高压电力,变电站,开关设备和变压器

避雷器产品在正常使用电压下提供高阻抗,使其在大部分使用寿命内充当绝缘体。这对于确保避雷器本身的长寿命以及整个电网的稳定是必要的。因此,在情况变得严重之前,及早发现避雷器绝缘性能的恶化是很重要的。

为了真正评估避雷器的健康状况,需要在制造过程中进行常规测试。然而,在现场进行这种测试是不现实的,并且将避雷器移到高压实验室被认为是不经济的。

相反,需要进行在职诊断。


浪涌计数器的好处

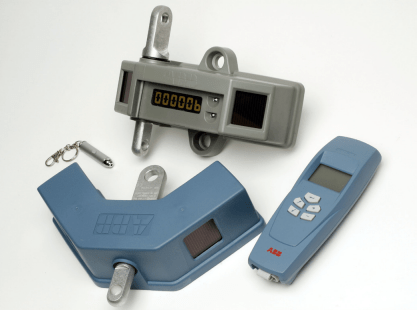

ABB最先进的EXCOUNT产品系列具有完整的浪涌计数器和浪涌监视器,以满足所有客户的需求-从简单的放电操作计数(EXCOUNT- c)到泄漏电流测量(EXCOUNT- i),远程无线监测和诊断(EXCOUNT- ii)到在线实时监测,诊断和分析(EXCOUNT- iii)。

  • 经过验证的安全短路设计
  • 避雷器剩余电压无附加电压
  • 维护自由
  • 安装方便
  • 使用简单

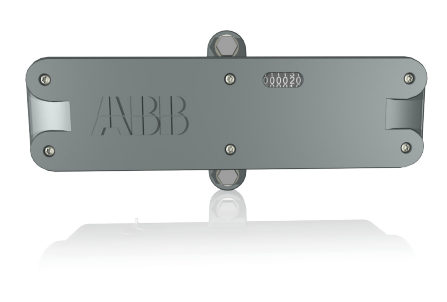

EXCOUNT-C

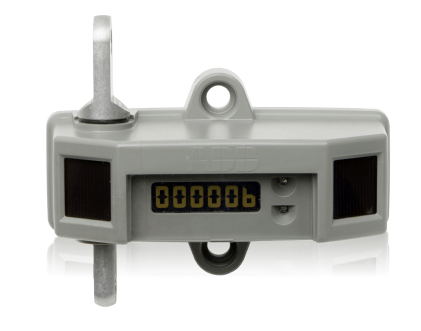

EXCOUNT-I

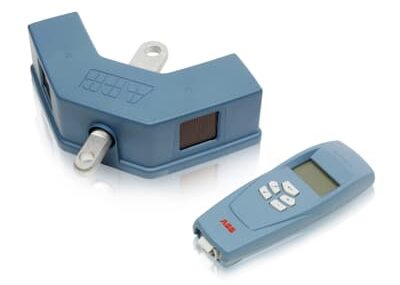

EXCOUNT-II

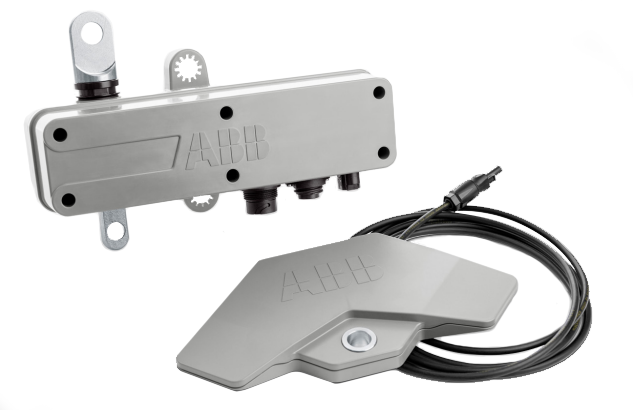

EXCOUNT-III
EXCOUNT C浪涌计数器| MV高压避雷器监控器用于高压电力系统 EXCOUNT I浪涌计数器| MV高压避雷器监控器用于高压电力系统 EXCOUNT II I浪涌计数器| MV高压避雷器监控器用于高压电力系统 I浪涌计数器| MV高压避雷器监控器用于高压电力系统

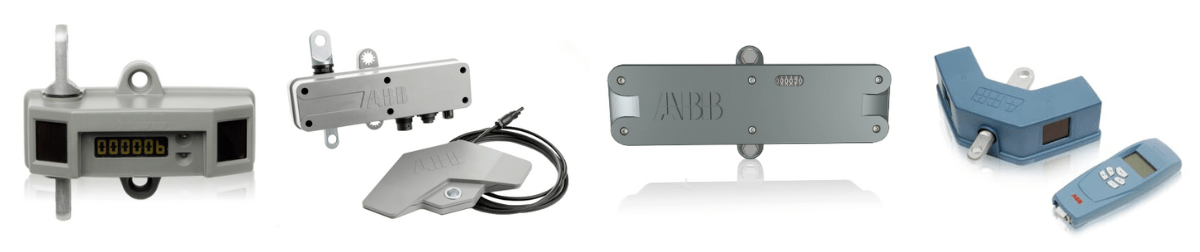

与避雷器一起使用的计数器EXCOUNT范围概述

如果您在选择、规格或购买方面需要任何帮助,请联系Thorne & Derrick增加计数器ABB生产的EXCOUNT系列产品。188bet金宝搏亚洲体真人

EXCOUNT-C

EXCOUNT-I

EXCOUNT-II

EXCOUNT-III

增加注册
-脉冲数 是的 是的 是的 是的
-脉冲幅度分类 是的 是的
-脉冲振幅测量 是的
(也可以不带)
-时间戳 是的 是的
-波浪陡度 是的
(也可以不带)
-高级浪涌分析 是的
(也可以不带)
电流测量
-总电流 是的
(也可以不带)
是的 是的
-电阻性泄漏电流 是的
(也可以不带)
是的
-过电压估计 是的
(也可以不带)
—在线实时监控 是的
显示 6位数,
机电计数器
6位数,
Ch-LCD
远程阅读,PC连接 通过网络连接远程监控
电力供应 不适用 太阳能电池板 太阳能电池板和现场探测器 100-250伏,交流(50-60 Hz)或直流,最大5瓦,最大0.1 A

EXCOUNT浪涌计数器系列吸收了ABB在避雷器和相关附件开发方面超过70年的经验。安全性、功能性和使用寿命是零部件选择和设计中优先考虑的关键因素。与许多其他竞争产品形成鲜明对比的是,EXCOUNT没有忽视短路安全,这是固有的设计理188bet金宝搏亚洲体真人念。

ABB浪涌计数器系列优点:
浪涌计数器| MV高压浪涌避雷器监控器用于高压电力系统

最高的人员安全
  • 防爆短路电流高达65ka。
  • 与ABB避雷器相同的安全性能。
剩余电压可忽略
  • 不会降低保护边际。
  • 最大限度地降低在激增期间意外接触时受伤的风险。
维护自由
  • 密封组件。
  • 无需外接电源。
寿命长
  • 模压组件,对湿度或温度变化不敏感。
通用应用程序
  • 所有制造商和类型的无间隙避雷器。
  • 所有天气和温度条件。
设计

使用单匝一次的脉冲电流互感器可以确保计数器上的压降可以忽略不计,即使在使用中遇到的最高脉冲电流。这就增加了人员安全,并且不增加避雷器的保护水平。由于不使用间隙或串联阻抗,因此没有内部的风险灭弧以及在避雷器失效后发生短路时的爆炸失效。

所有内部组件都完全封装在EXCOUNT系列的聚合物中。这提供了IP67的密封性,确保没有有害的灰尘或水分进入,并通过完全保护防止与内部部件接触来提供人身安全。


避雷器维护

在现代无间隙氧化锌避雷器上使用浪涌计数器的主要原因是检查特定的传输线或相位是否遭受异常高的过电压导致避雷器运行。如果是这种情况,虽然它验证了避雷器的必要性,但可能需要使用一些预防性对策来限制浪涌的数量。计数率突然增加也可能表明内部避雷器故障,在这种情况下,应进一步调查避雷器。

外部因素可以对避雷器施加压力,可能导致其恶化和最终过载,因此制定定期检查的时间表是很重要的。避雷器越老,这些检查就越需要定期进行,因为过载的统计风险随着年龄的增长而增加。

作为指引,我们建议每隔一段时间按需要,并视乎地盘的可用性和重要性而定,制定以下策略:

  • 目视检查和可能的清洗
  • 在指定照明季节之前进行诊断,并在恶劣天气条件下进行诊断。
  • 在特殊故障条件下导致网络或高振幅和/或长持续时间的TOV闪络后的诊断。
