Thorne&Derrick分发HV热缩电缆终端对于6.6kV 11kv 33kv高压电缆 - 我们提供有竞争力的价格用于HV电缆的室内和室外热收缩端接广泛的股票到英国和国际目的地。
HV电缆终端适用于XLPE的单核和3芯介质/高压电缆,EPR或PILC绝缘在6.6kV下运行,11kV和高达33kV - 热收缩电缆终端配有屏幕地球套件(铜带屏幕电缆),电缆腺(螺栓上,压缩或装甲电缆的热缩型),绝缘衬套和压接或压接Shearbolt电缆凸耳。

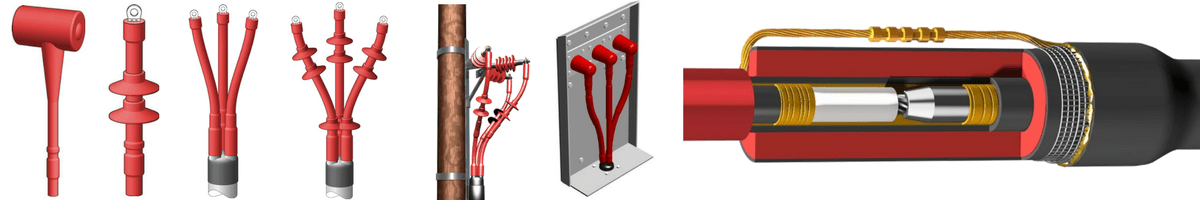

电缆终端旨在终止并将11kV / 33kV电缆连接到中型或高压电气设备,包括开关设备,变压器,电机,外壳或镜面上安装的架空线路配送网络。
- 电压:6.6kv 11kv 15kv 24kv 33kv 36kv
- 电缆类型:单芯(铜/铝导体16SQMM-1000SQMM)
- 电缆绝缘材料:聚合物(XLPE EPR)和纸张(PILC)
- 地点:室内和户外活动

热收缩电缆终端|单&3核心|聚合物和纸电缆|11kv 33kv mv hv
电缆终端

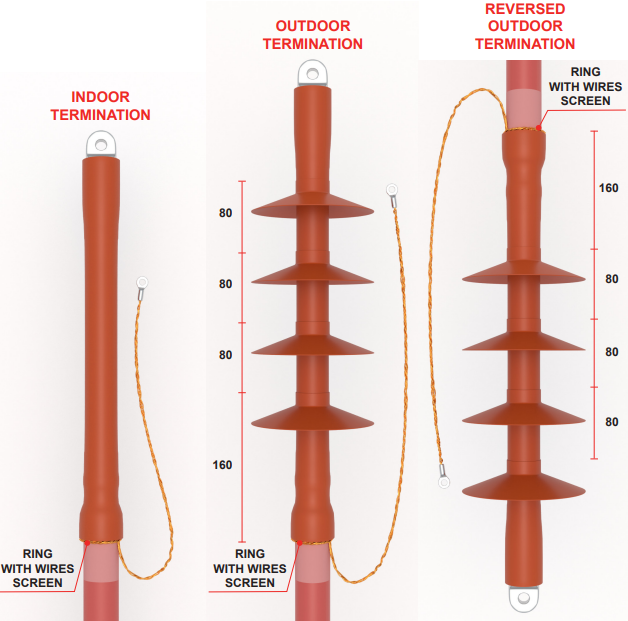

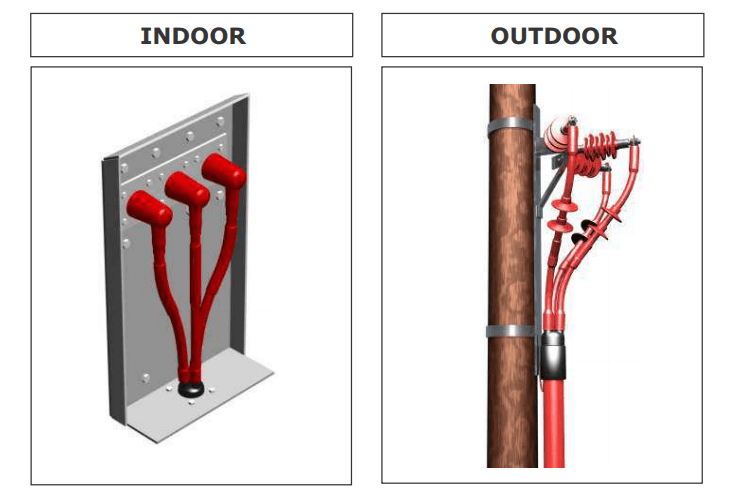

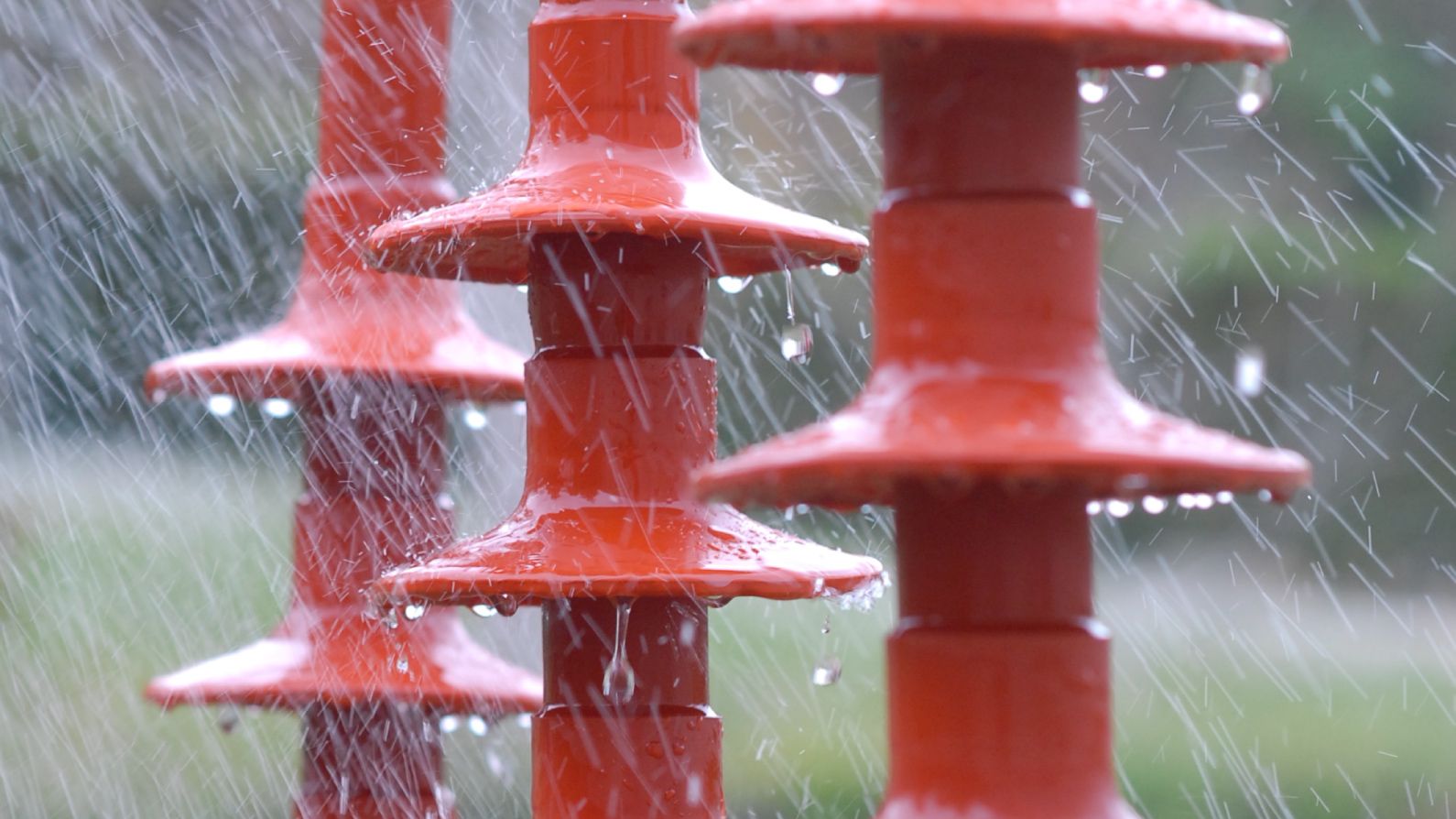

热缩电缆终端适合室内和室外连接MV HV电源线- 澄清室内终端包括终止于变电切换设备和变压器和空气绝缘型电缆盒的电缆。如果电缆终端连接到架空线设备,并且应使用带有雨棚的户外电缆终端。

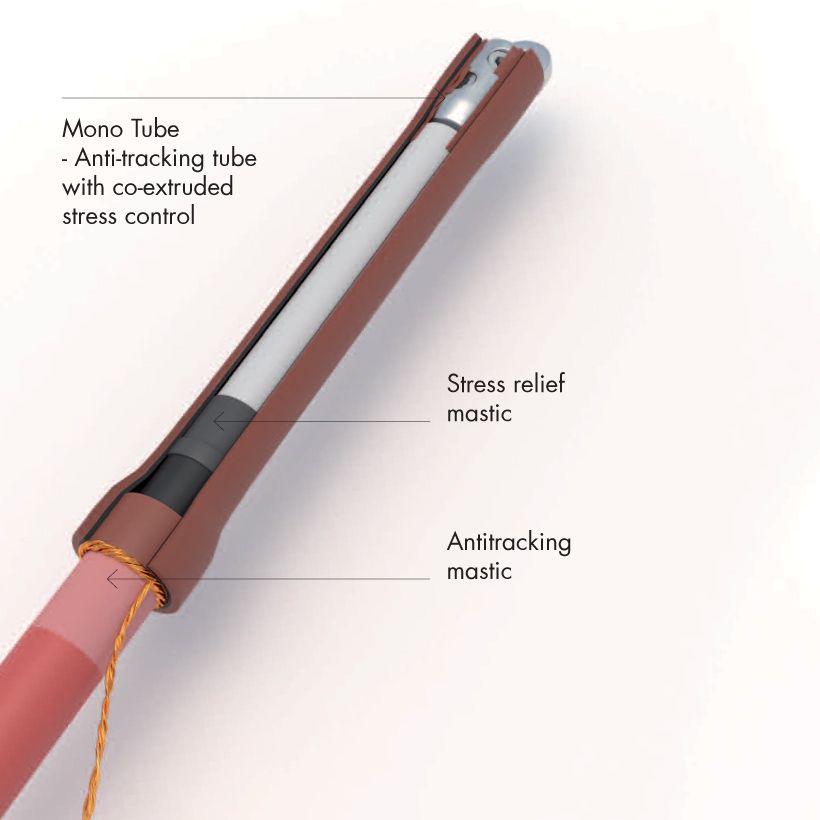

终端适用于所有气候,地区和环境,包括批量污染和危险区域,其中可以发出“热工作”允许,电缆终端为MV HV电缆提供了与水,紫外线,腐蚀和耐腐蚀的非跟踪应力控制连接表现。干式终端不需要油或化合物填充 - 绝缘和非跟踪管提供XLPE,EPR和Pilc绝缘电缆的有效高压终端。
对于潜在爆炸性环境中的易燃气体的存在而不允许“高压电缆装置”,因此易易燃气体的存在金博宝官网冷缩小终端可以提供,不需要裸体火焰或热源安装。
以下安装过程视频详细信息详细说明了使用3核心聚合物绝缘(XLPE)的11kV,24kV和33kV中/高压电缆网络安装热收缩电缆端接的过程通常根据BS6622 / BS7835 - 电缆是铜带屏幕。下一个视频演示了33kV单核XLPE绝缘电缆的电缆端接过程,铜线屏幕终止于MV-HV开关设备。
MV HV终止培训视频
➡热缩电缆终端3核心XLPE - 户外
➡热缩电缆终端单核XLPE - 室内
热收缩
热收缩管用于隔离,保护,密封,接头和终止电缆在MV-HV - 另外加热收缩电缆护套修复通过更换减少的电缆绝缘材料,在电缆牵引期间损坏电源线夹克或由于服务损坏加班而降解高压电缆接头不需要。热收缩管提供出色的强度,具有改善的化学品,溶剂,温度和紫外线,用于户外电缆终端应用。
根据电缆终端工具包指令施加正确安装的热收缩不会破裂,熔化或流量 - 现场安装服务记录在培训和称职的MV HV电缆接合机安装时的故障率非常低。
如果由于需要点燃气体火炬并且展开裸体火焰而不允许使用热缩小金博宝官网冷缩小终止可以提供系统 - 通常指定用于终止MV-HV电缆,在潜在的爆炸性环境中,危险区域行业的易燃气体/蒸气环境。金宝搏188手机登录网站
室内电缆终端采用热收缩 - 中等电压分离距离
对安全和长期稳定性和中/高电压电缆终端的性能至关重要,是根据下图和表格的正确观察到的分离距离终止电缆的要求 - 通常衬套靴子用于加热收缩护罩衬套连接以实现所需的电绝缘水平,尤其是11kV。
距离(d)相/相和相/地 | 压力控制管顶部到电缆凸耳筒的底部 | |
电压 | d =(mm) | E. |
7.2KV(含6.6kV) | 15mm. | 30mm. |
12kv(包括11kv) | 20mm. | 50mm. |
17.5kv. | 20mm. | 75mm. |
24kv. | 40mm. | 95mm. |
36kv(包括33kv) | 50mm. | 250mm. |

室内电缆终端套件的最小间隙

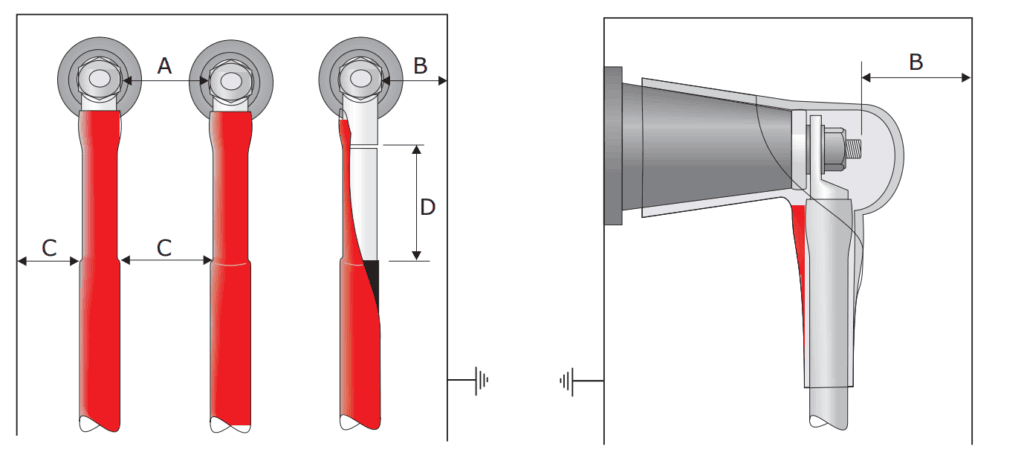

检查电缆盒是否有最小间隙,并在下面的表格上表示 - 如果实际尺寸“A”和“B”小于值,则必须安装衬套靴子。
根据BS 164 A类的电缆盒中HV终端的最小空气间隙
最大系统电压,相到相位(KV) | 6.6kv 7.2kv. | 11kv 12kv. | 24kv. | 33kv 36kv. |
现场金属'A'之间的最小空气间隙(mm) | 90. | 127. | 242. | 356. |
现场金属和地球之间的最小空气间隙'B'(mm) | 65. | 75. | 140. | 222. |
根据BS 164 A类与衬套靴安装有电缆箱中HV终端的最小空气间隙
最大系统电压,相到相位(KV) | 6.6kv 7.2kv. | 11kv 12kv. | 24kv. | 33kv 36kv. |
现场金属'A'之间的最小空气间隙(mm) | 45. | 75. | 100. | 125. |
现场金属和地球之间的最小空气间隙'B'(mm) | 32. | 60. | 75. | 100. |
核心和核心和地球之间的最小间隙
最大系统电压,相到相位(KV) | 6.6kv 7.2kv. | 11kv 12kv. | 24kv. | 33kv 36kv. |
从热缩应力控制管顶部测量的最小间隙C'(mm) | 15. | 20. | 40 | 50. |
高应力控制热缩管和电缆凸耳底座之间的最小间隙
最大系统电压,相到相位(KV) | 6.6kv 7.2kv. | 11kv 12kv. | 24kv. | 33kv 36kv. |
最小间隙'd'(mm) | 30. | 50. | 95. | 250. |
脉冲电压可承受室内HV端子,安装在衬套上的衬套,按照BS2562
最大系统电压,相到相位(KV) | 6.6kv 7.2kv. | 11kv 12kv. | 24kv. | 33kv 36kv. |
脉冲耐压(kV) | 75. | 95. | 125. | 170. |
图为:11KV热收缩电缆终端 - 此处将显示11kV 3芯式柱(纸绝缘引线)电缆终止于电缆端盒 - 连接采用绝缘衬套靴子这是冷施加的,适用于直链或成角度的连接。
电缆终端测试电压摘要
SPS制造的热收缩电缆终端在CENELEC标准HD 628 S1和629.1 S2:2006中概述的测试和合格。该测试标准包括VDE0279和IEC60502和以下电压等级HV终止:3.8 / 6.6(7.2kV),6.35 / 11(12kV),8.7 / 15(17.5kV),12.7 / 22(24kV)和19/33(36kV)。
电缆终止测试 | 测试电压 | 额定电压U.0.1U(U.M.)kv. | ||||
3.8 / 6.6(7.2) | 6.35 / 11(12) | 8.7 / 15(17.5) | 12.7 / 22(24) | 19/33(36) | ||
湿度 | 1.25 U.0. | 5. | 8. | 11. | 16. | 24. |
部分卸货 | 1.73 U.0. | 6.5 | 11. | 15. | 22. | 33. |
2 U.0. | 7.5 | 12.5 | 17.5 | 25. | 38. | |
加热循环电压和交流电压/ 15分钟和500小时 | 2.5 U.0. | 9.5 | 16. | 23. | 32. | 47.5 |
交流电压/ 1分钟 | 4 U.0. | 15. | 25.5 | 35 | 51. | 76. |
交流电压/ 5分钟 | 4.5 U.0. | 17. | 28.5 | 39. | 57. | 85.5 |
直流电压/ 15分钟 | 6 U.0. | 23. | 38. | 52. | 76. | 114. |
脉冲(峰值) | - | 60. | 95. | 95. | 125. | 194 |
测试序列和要求
测试 | EN 61442的测试子句 | 测试序列 | 电缆终端测试要求 | |||
A1 | A2 | A3 | ||||
1 | 直流电压干燥 | 5. | X | X | 6U距离15分钟0.没有闪络的细分 | |
2 | 交流电压干燥 | 4. | X | X | 5分钟为4.5 u0.没有闪络的细分 | |
3. | 环境温度下的局部放电 | 7. | X | 最多10.P.C 1.73U0. | ||
4. | 升高温度下的脉冲电压 | 6. | X | 每种极性的10个脉冲,没有击穿或闪络 | ||
5. | 空气中加热循环电压 | 9. | X | 2.5U时126个循环0.没有用于接头的终端和63个循环的故障或闪光灯 | ||
6. | 升高和环境温度下的局部放电 | 7. | X | 最多10.P.C 1.73U0. | ||
7. | 热短路(屏幕) | 10. | X | 1个短路1SC.没有细分 | ||
8. | 热短路(导体) | 11. | X | 2个短路,将导线抬到6SC.电缆,没有细分 | ||
9. | 动态短路 | 12. | X | 1个短路1D.没有细分 | ||
10. | 环境温度下的脉冲电压 | 6. | X | X | 每种极性的10个脉冲,没有击穿或闪络 | |
11. | 交流电压干燥 | 4. | X | X | 在2.5U时15分钟0.没有细分或闪络 | |
12. | 湿度 | 13. | X | 300小时的持续时间为1.25u0. | ||
13. | 考试 | - | X | X | X | 供信息 |
♦看:HV电缆接头 - 热收缩6.6kV 11kv 33kv高压电缆
➡如果您要求客户服务或技术支持请联系我们 - 查看全方位HV电缆终端以下。

HV关节和终端|高压电缆
