ARCTICGRADE防火工具BFOUi150/250VS3/S7
普里斯米安卓卡可达

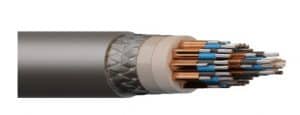

BFOU(i)150/250(300)V电缆
MGT/EPR/EPR/TCWB/EVA近海电缆
操作温度:90摄氏度
操作电压:150/250(300)V
PrysmianDrakaBFOU近海电缆应用
信号线网606
固定安装设备安装、通信控制报警系统满足NEKTS606:2009中的OIL和MUD抗药性要求CSA22.20.3-01和IEC60092-350
符号电缆核心识别
- 对-黑-浅蓝
- 三重-黑-浅蓝-布朗
- Quad-lack-light-Blue-Brown-Grey
BFOU仪器电缆搭建 | 代码字母 | BFOU仪器电缆描述 |
列车手 | 锡化安眠循环铜IEC602282类2 | |
隔热 | B级 | Mica-tape+EP-rubber |
Pair/Triple/Quad转动 | 颜色编码核心曲解平面/图文由铜背聚变胶带用铁质铜排水线筛选双胞胎/三胞胎用聚用磁带包以防电接触邻接双胞胎/三胞胎直贴隔热导体上数字识别对角/三叉 | |
搭建/屏蔽 | 单屏蔽配方/三叉式/二次方块嵌入同心层并用PETP磁带包 | |
内覆盖 | F级 | 阻燃无卤热塑复合 |
磁带反内覆盖 | PET磁带 | |
有线甲/屏幕 | O级 | 锡安卓铜线编织 |
磁带对甲/屏 | 橡皮聚酰胺磁带 | |
电缆外层层 | U级 | 阻燃性无卤化泥/冷碰撞抗热塞复合体SHF2(IEC60092-360) |
标识文本 | 参考文献draKA 01BFOU(I) 250VS3/S74PAIR0.75mm2FEX-FLAMEIEC 60092-376IEC 60331*)或IEC 60331-2*C)/冷冲击C级 | |
电缆制造单元 | DRAKA 01=Draka Norsk Kabel | |
外层层颜色 | 灰度或蓝度 |
电缆标准应用
- IEC 60092-376(2003-05)-设计IEC602282类2-导体
- IEC 60092-360-隔热IEC 60092-360-Sheath
- EC 60332-1-2-阻燃
- IEC 60332-3-22-阻燃
- IEC 60754-1-2-无卤
- IEC 61034-1-2-低烟
- CSA22.2 03.01(-40°C/-35°C)/IEC60092-352附件E(-40°C/-35°C)-冷带/冷波
