加长耐火仪表电缆bcu - xfr (i) 150/250(300)V,钢丝编织

Prysmian Draka海上电缆-低压,中压和高压仪器仪表(RFOU bou符合IEC / NEK 606)
普睿司曼draka电缆

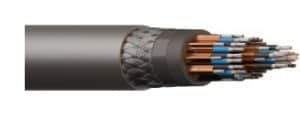

BFCU-XFR (i) 150/250 (300) V电缆
管理/ EPR / EPR / TCWB / EVA海底电缆
工作温度:90°C
工作电压:150/250(300)V
Prysmian Draka BFCU海上电缆应用
仪表电缆颈部606
在EX- area和安全区域,以及有防火要求的紧急和关键系统中,为仪表、通信、控制和报警系统进行固定安装。符合NEK TS 606:2009耐泥浆要求。电缆的耐火(XFR)性能已扩展到IEC 60331-1&2,包括根据EN 50200附录E的喷水(90分钟)。
仪表电缆芯线识别
- 配对-黑色-浅蓝色
- 三瓣黑-浅蓝-棕色
- 四角-黑色-浅蓝色-棕色-灰色
仪器电缆施工 | 代码字母 | BFCU仪表电缆描述 |
导体 | 镀锡退火绞链圆铜(STCC), IEC 60228 2级 | |
绝缘 | B | 云母带+ ep橡胶,IEC 60092-360 (EPR) |
双/三/四捻 | 彩色编码的核心扭在一起。对/三元组由铜背聚酯胶带和镀锡铜排水线屏蔽。每对/三组用聚酯胶带包裹,以防止与相邻对/三组的电接触。用带编号的胶带或直接印在绝缘导体上的数字来识别对/三元组。 | |
躺,屏蔽 | 单独的屏蔽对/三元组/四边形被放置在同心圆层中,并用PETP胶带包裹。 | |
内部覆盖 | F | 阻燃和无卤热固性化合物 |
内盖胶带 | PET胶带+橡胶聚酰胺胶带 | |
电缆甲/屏幕 | C | 镀锌钢丝编织 |
磁带在装甲/小石子 | PET胶带+橡胶聚酰胺胶带 | |
电缆外护套 | U | 阻燃,无卤和抗泥热固性化合物,SHF2 (IEC 60092-360) |
标记文本 | 如。“米”“年”DRAKA 01 bcu - xfr (I) 250V 4PAIR 1.5mm²FLEX - FLAME IEC 60092-376 EN 50200:2006附件E IEC 60331-1*) IEC 60331-2*) IEC 60332- 3-22 | |
电缆制造子公司 | DRAKA 01 = DRAKA Norsk Kabel(普睿司曼集团) | |
外护套颜色 | 灰色或蓝色 |
*) IEC 60331-1标准适用于通径超过20mm的电缆,IEC 60331-2标准适用于通径不超过20mm的电缆
电缆标准应用

电缆接头,终端,接头和夹头-适用于6.6kV 11kV和33kV中压(MV)电力电缆。
- IEC 60092-376(2003-05) .设计IEC 60228 2类导体
- IEC 60092-360 -绝缘
- IEC 60332-1-2 -阻燃剂
- IEC 60332-3-22—阻燃剂
- IEC 60331-1,-2 EN 50200:2006附录E -防火
- IEC 60754-1,2 -无卤
- IEC 61034-1,2 -低烟
