高压电缆接头-热缩接头11kV 33kV高压电缆
电缆接头| 11kV 33kV |中高压电缆MV HV |热缩

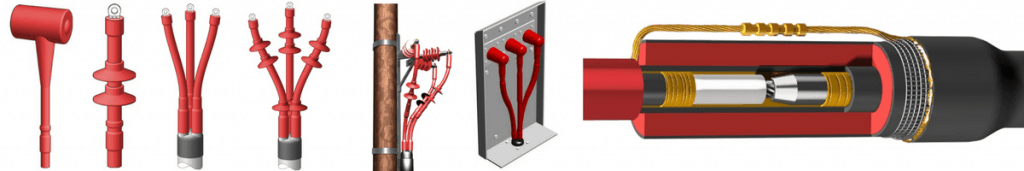

索恩和德里克分配高压电缆接头6.6kV 11kV 33kV高压电缆-我们为从大量库存到英国和国际目的地的高压电缆提供具有竞争力的热收缩接头。

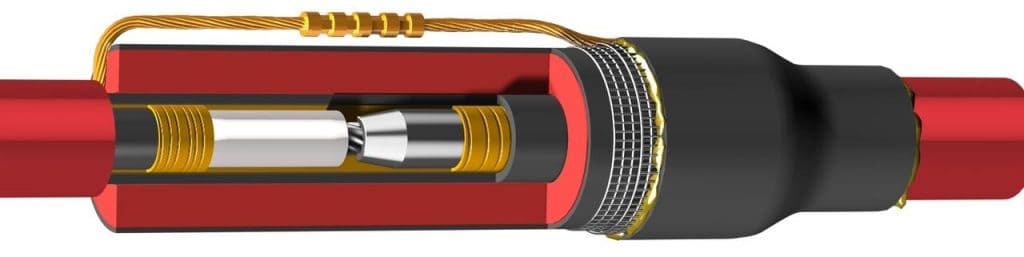

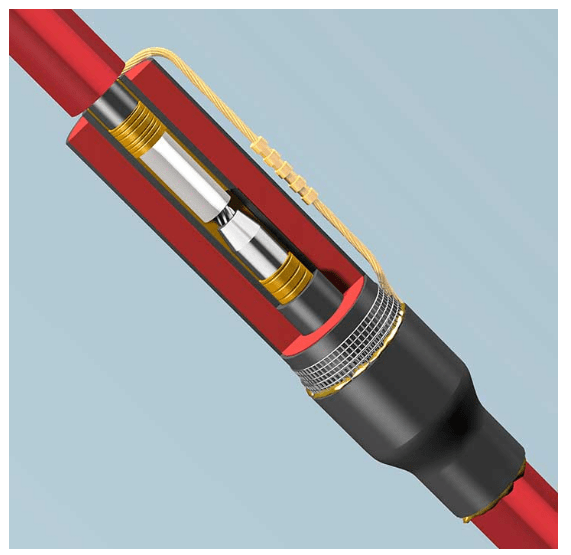

热缩电缆接头包括XLPE、PILC和EPR单芯和三芯电缆的直型、过渡型和分支型-适用于所有类型的带/不带钢丝铠装或编织、铜带/线屏蔽和铜或铝导体至33kV的聚合物和纸质绝缘介质/高压电缆。
- 提供导体和铜线/屏蔽的机械连接器
- 外形短、薄、紧凑,节省安装空间
坚固的外部电缆密封和保护
现代电缆敷设该技术需要坚固的护套和护套更换,能够承受常规电缆拉拔和敷设期间的高机械应力,以及整个电缆寿命期间发生的机械冲击。厚壁热缩管内部涂热熔胶,保证了接头的有效防潮和防腐。
➡视频:热缩电缆接头11kV 3芯交联聚乙烯和EPR高压电缆接头
热收缩
电缆终端
电缆接头
技术数据
下表提供了数据的摘录型式测试报告适用于6.6kV、11kV及33kV电压的热缩电缆接头。
测试电压概要 | ||||||
测试 | 测试电压 | 额定电压U01U (Um | ||||
3.8/6.6 (7.2) | 6.35/11 (12) | 8.7/15 (17.5) | 12.7/22 (24) | 19/33 (36) | ||
湿度和盐雾 | 1.25情况 | 5 | 8 | 11 | 16 | 24 |
局部放电 | 1.73情况 | 6.5 | 11 | 15 | 22 | 33 |
2个情况 | 7.5 | 12.5 | 17.5 | 25 | 38 | |
加热循环电压和交流电压/ 15分钟和500小时 | 2.5情况 | 9.5 | 16 | 23 | 32 | 47.5 |
交流电压/ 1分钟 | 4种情况 | 15 | 25.5 | 35 | 51 | 76 |
交流电压/ 5分钟 | 4.5情况 | 17 | 28.5 | 39 | 57 | 85.5 |
直流电压/ 15分钟 | 6种情况 | 23 | 38 | 52 | 76 | 114 |
冲动(峰值) | - - - - - - | 60 | 95 | 95 | 125 | 194 |
测试顺序和要求 | ||||||
测试 | en61442的测试条款 | 测试序列 | 测试需求 | |||
A1 | A2 | A3 | ||||
1 | 直流电压干 | 5 | X | X | 在6U0下15分钟,无击穿或闪络 | |
2 | 交流电压干 | 4 | X | X | 在4.5U0下5分钟,无击穿或闪络 | |
3. | 环境温度部分放电 | 7 | X | 最大10pC在1.73U0 | ||
4 | 高温冲击电压 | 6 | X | 每极性10次脉冲,无击穿或闪络 | ||
5 | 空气中加热循环电压 | 9 | X | 2.5U0时126次,终端无击穿或闪络,电缆接头在空气中63次,在水中63次 | ||
6 | 在升高和环境温度下的局部放电 | 7 | X | 最大10pC在1.73U0 | ||
7 | 热短路(屏) | 10 | X | 1秒短路2次,无击穿 | ||
8 | 热短路(导体) | 11 | X | 短路2次,将电缆导体提高到6sc,不击穿 | ||
9 | 动态短路 | 12 | X | 1 1d短路,无击穿 | ||
10 | 环境温度下的冲击电压 | 6 | X | X | 每极性10次脉冲,无击穿或闪络 | |
11 | 交流电压干 | 4 | X | X | 在2.5U0下15分钟,无击穿或闪络 | |
12 | 湿度 | 13 | X | 1.25U0持续300小时 | ||
13 | 检查 | - - - - - - | X | X | X | 仅供参考 |
根据Cenelec标准HD 628 S1和629.1 S2:2006概述,收缩聚合物系统测试188bet金宝搏亚洲体真人并使其产品符合上述标准。
本测试标准还包括VDE 0278和IEC 60502。
用于纸制绝缘电缆的电缆接头
热缩电缆接头可用于单芯和三芯浸渍纸绝缘金属护套电缆,该电缆具有铜或铝导体和铅,铅合金或波纹无缝铝护套,额定电压为3.3 / 3.3 kv至19/33kV。
- 浸渍单芯纸电缆- 3,8/ 6,6kv, 6,35/ 11kv, 12,7/ 22kv和19/33kV
- 浸渍单芯纸电缆- 3,8/6,6 kv和6,35/ 11kv
- 浸渍,3芯带电缆- 3,8/ 6,6kv, 6,6/ 6,6kv, 6,35/ 11kv和11/11kV
- 浸渍,3芯屏蔽电缆- 6,35/ 11kv, 12,7/ 22kv和19/33kV
- 浸渍或排水,3芯带电缆- 3,3/ 3,3kv, 3,8/ 6,6kv, 6,6/ 6,6kv, 6,35/ 11kv和11/11kV
- 浸渍3芯屏蔽电缆- 6,35/ 11kv
♦看:高压电缆终端-热缩6.6kV 11kV 33kV高压电缆
如果您需要客户服务或技术支持来指定和选择正确的电缆接头,请与我们联系-查看全系列的电缆接头高压电缆接头在下面。
11kV高/中压电缆热缩接头
